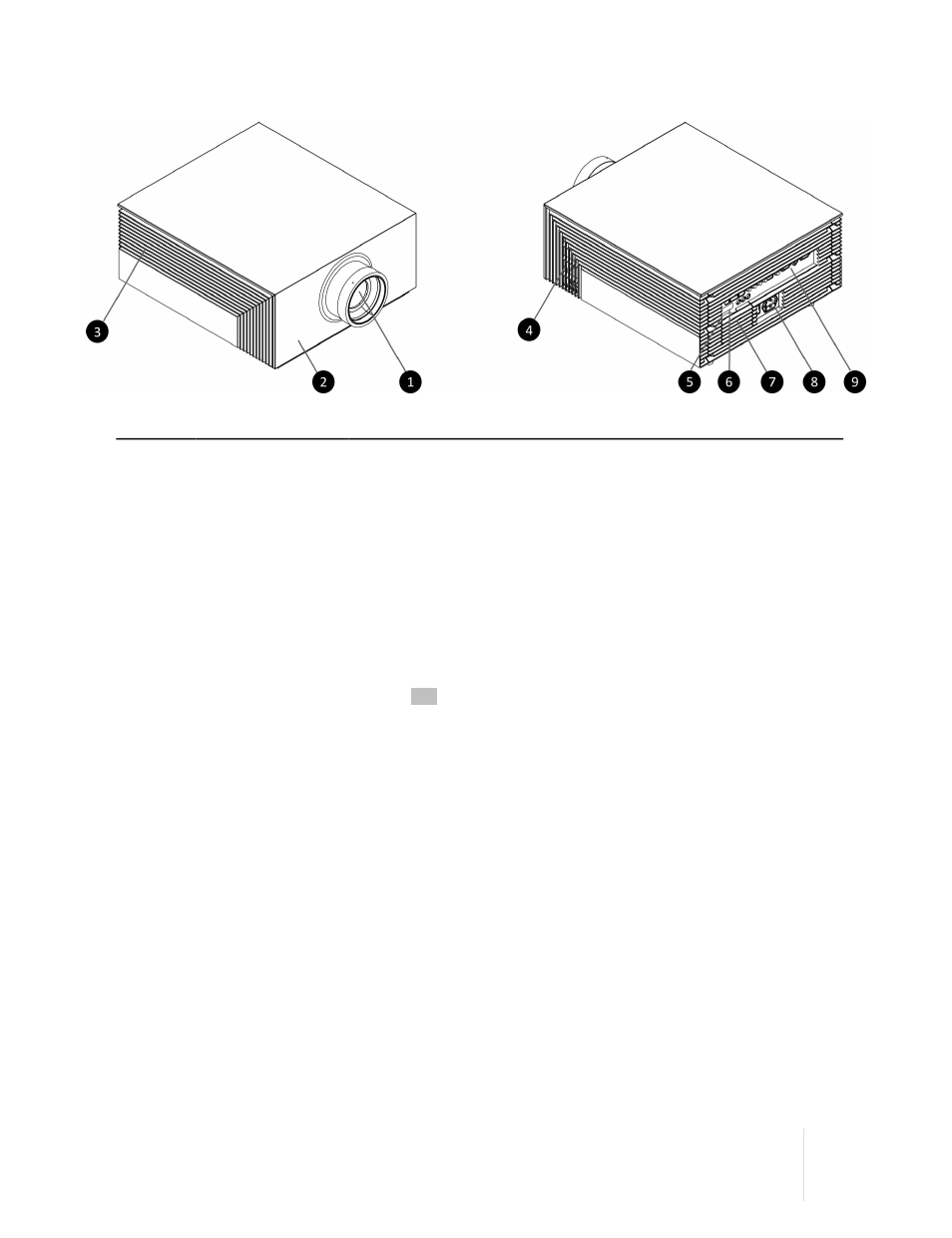

2 Vue d’ensemble
❶ Lentille projection Disponible en deux versions: T1 (1.5:1 à 2.1:1) et T2 (2.1:1 à 3.9:1)
❷ Capteur frontal IR Reçoit les signaux infrarouges de la télécommande
❸❹ Ouvertures de
ventilation Assure un fonctionnement fiable et protège le projecteur des sur-
chauffes. Assurez-vous qu’elles ne sont pas obstruées.
❺ Voyant et afficheur
de statut Montre le statut du projecteur:
Voyant lumineux:
• rouge fixe = veille
• orange fixe = veille allumage rapide
• vert et rouge clignotant = initialisation ou refroidissement
• vert fixe = fonctionnement normal
afficheur:
• 88 = initialisation
• noir = fonctionnement normal
• deux codes = erreur (le code affiché peut être utile pour la
résolution des problèmes)
❻ Capteur IR arrière Reçoit les signaux infrarouges de la télécommande
❼ Boitier de com-
mande Contrôle les fonctions principales du projecteur. Tirer le couvercle
pour avoir accès aux touches. Voir “
Boitier de commande du
projecteur ” à la page 12 pour une description détaillée de ses
fonctions.
❽ Prise AC et
interrupteur
principal Brancher ici la prise femelle du câble secteur adapté à votre zone.
Allumer ou éteindre le projecteur.
❾ Panneau de
connexion Contient les connexions pour toutes les prises, les commandes et les
signaux de sortie. Voir “
Connexions ” à la page 13 pour plus de dé-
tails
