Manuel d’installation et d’utilisation du 2200 encastrable
______________________________________________________________________________ 57
3.
Répétez
l’étape 1
et
2
pour
l’installation des tubes centraux.

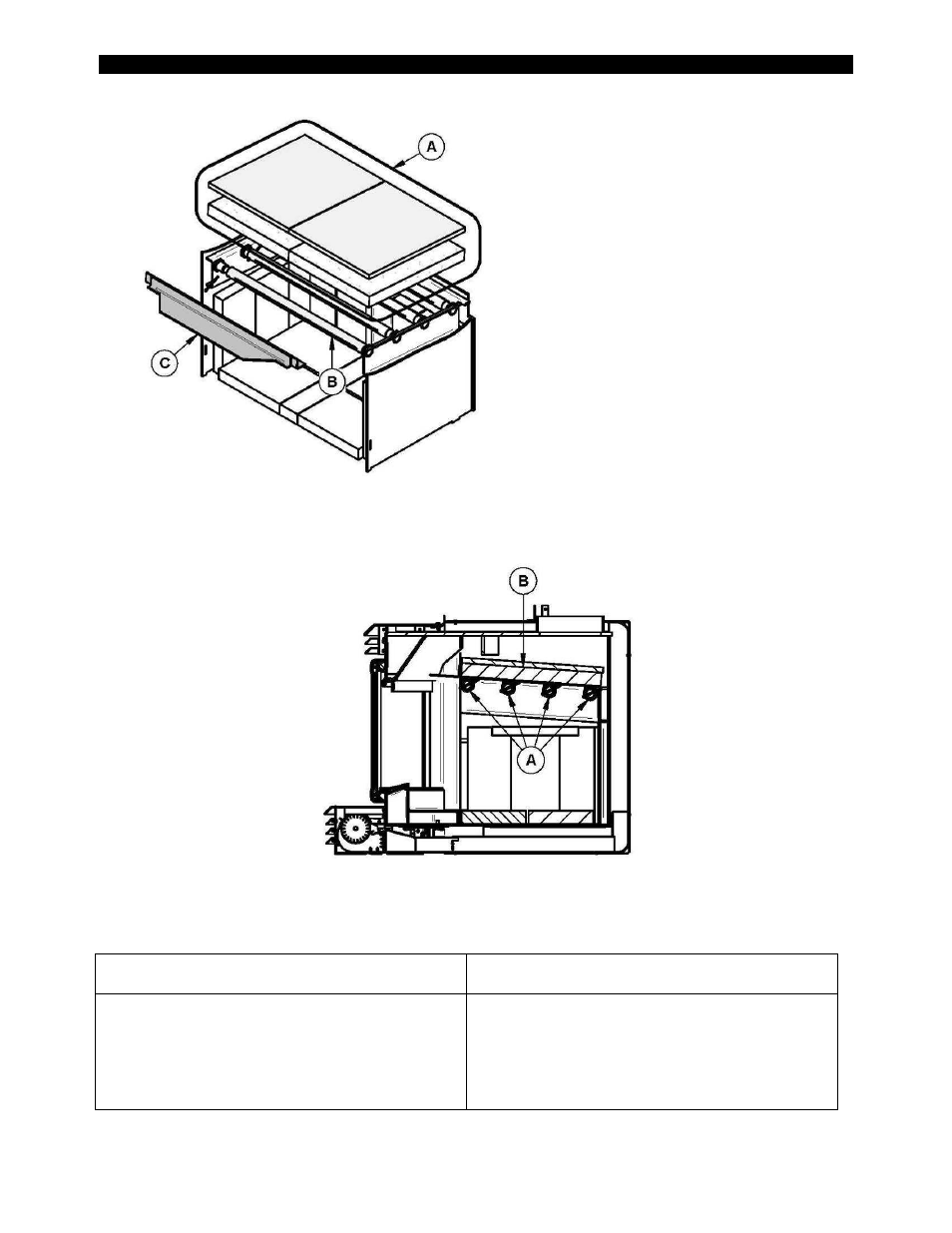

Installez ensuite les panneaux coupe-
feu et les laines isolantes (A) avant
d’installer le tube d’air secondaire
avant (B). Finalement, Installez
l’extension de coupe-feu (C) entre le
tube d’air secondaire (B) et les
panneaux coupe-feu (A).
4.
Retirez dans l’ordre inverse.
Prenez note que n’importe quel tube (A) peut être remplacé sans retirer le coupe-feu (B).
Notes importantes:
Les tubes d’air secondaire sont identifiés de la manière suivante :
Modèle
Type de tuyaux
2200 encastrable
Avant ► 67 trous de 0.156"
Centre avant ► 67 trous de 0.140"
Centre arrière ► 67 trous de 0.140"
Arrière ► 67 trous de 0.125"
