Manuel d’installation et d’utilisation du 2200 encastrable
______________________________________________________________________________ 47
ANNEXE 2 : INSTALLATION DU MÉCANISME DE CONTRÔLE D’AIR ET DE LA
FAÇADE OPTIONNELLE
Note : Les illustrations peuvent varier selon le modèle, mais la méthode d’assemblage reste la
même.

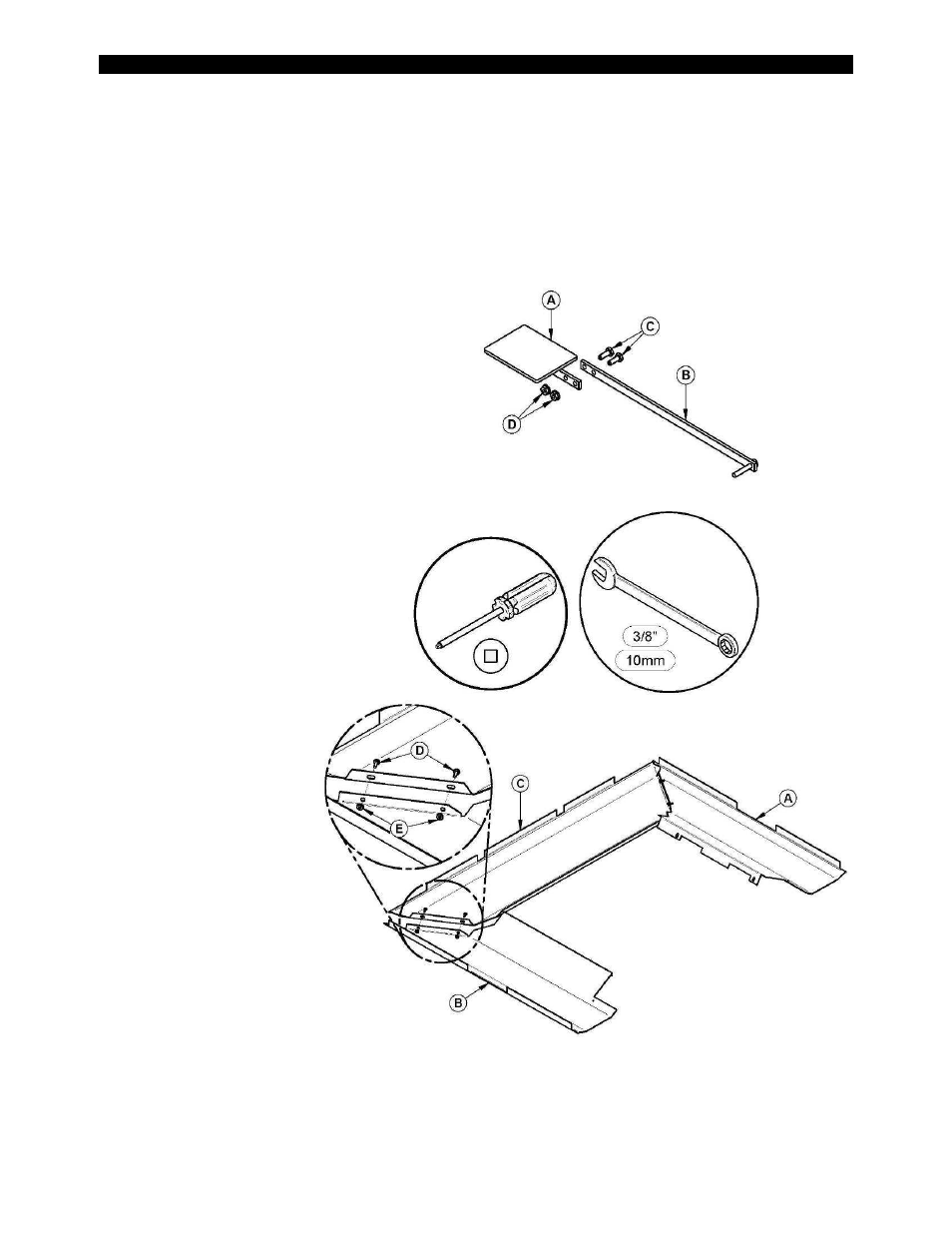

Montage du mécanisme de contrôle d’air :
À l’aide des vis à tête hexagonale (C)
et des boulons (D), assemblez la
plaque de contrôle d’air (A) à la tige
de prolongement du contrôle (B).
Les pièces décrites précédemment
sont situées dans la chambre de
combustion.
Placez les panneaux de la
façade, le fini vers le bas,
sur une surface plane,
douce et non abrasive.
Assemblez les panneaux
de façade (A), (B) et (C) à
l’aide de 4 vis #10-24 UNC
x ½" (D) et de 4 écrous (E).
