37
4.7 REMPLACEMENT DES TUBES D’AIR SECONDAIRE
(Consultez la Figure 4.11)
1. Retirer la goupille à l’extrémité gauche du tube.
2. Glisser le tube vers la droite et abaisser l’extrémité gauche du tube.
3. Glisser le tube vers la gauche et l’enlever.
4. Ré-assembler dans l’ordre inverse en utilisant une nouvelle goupille. Pour bloquer la
goupille en place, frapper délicatement sur la patte la plus longue, afin de plier celle-
ci.
5. Prendre en note que n’importe quel tube peut être remplacé sans retirer le coupe-feu.
Notes importantes:
#1
#2

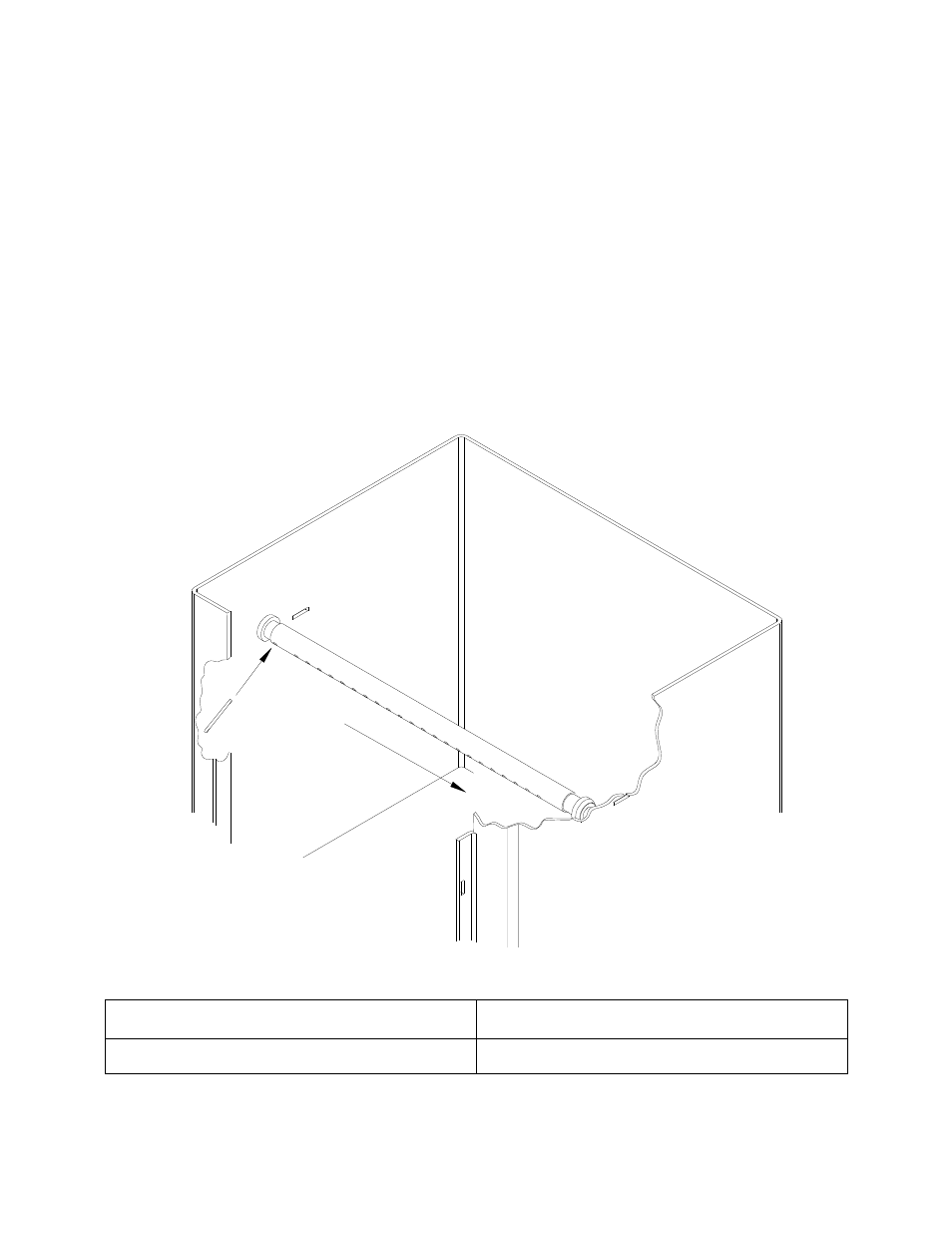

Figure 4.11 – Remplacement des tubes d’air secondaire
Les tubes d’air secondaire sont identifiés de la manière suivante :
Modèle Type de tuyaux
Osburn 1600 Avant ► 22 trous de 1/4"
