Installation typique à travers le mur
Système de support mural
Lorsque vous devez faire monter votre cheminée le long du mur extérieur de votre maison, vous
devez la raccorder à votre poêle à travers un mur adjacent à votre poêle. Pour ce type d’installation,
vous avez normalement besoin des items suivants :
Cheminée
•
Longueurs de cheminée convenables (suffisantes pour vous rendre jusqu’au toit)
•
Un support mural ajustable
•
Une bague murale
•
Un nombre approprié de bandes murales (une bande pour chaque 8 pieds de cheminée, sauf
pour la portion du toit)
•
Un adaptateur de tuyau de poêle
•
Un té isolé avec bouchon
•
Un chapeau de cheminée
•
Un ensemble de solins de toit (si nécessaire pour passage à travers la saillie du toit)
•
Un ensemble d’haubans (si nécessaire)
Tuyau de poêle
•
Un nombre adéquat de sections de tuyau de poêle
• Un coude de 90
o

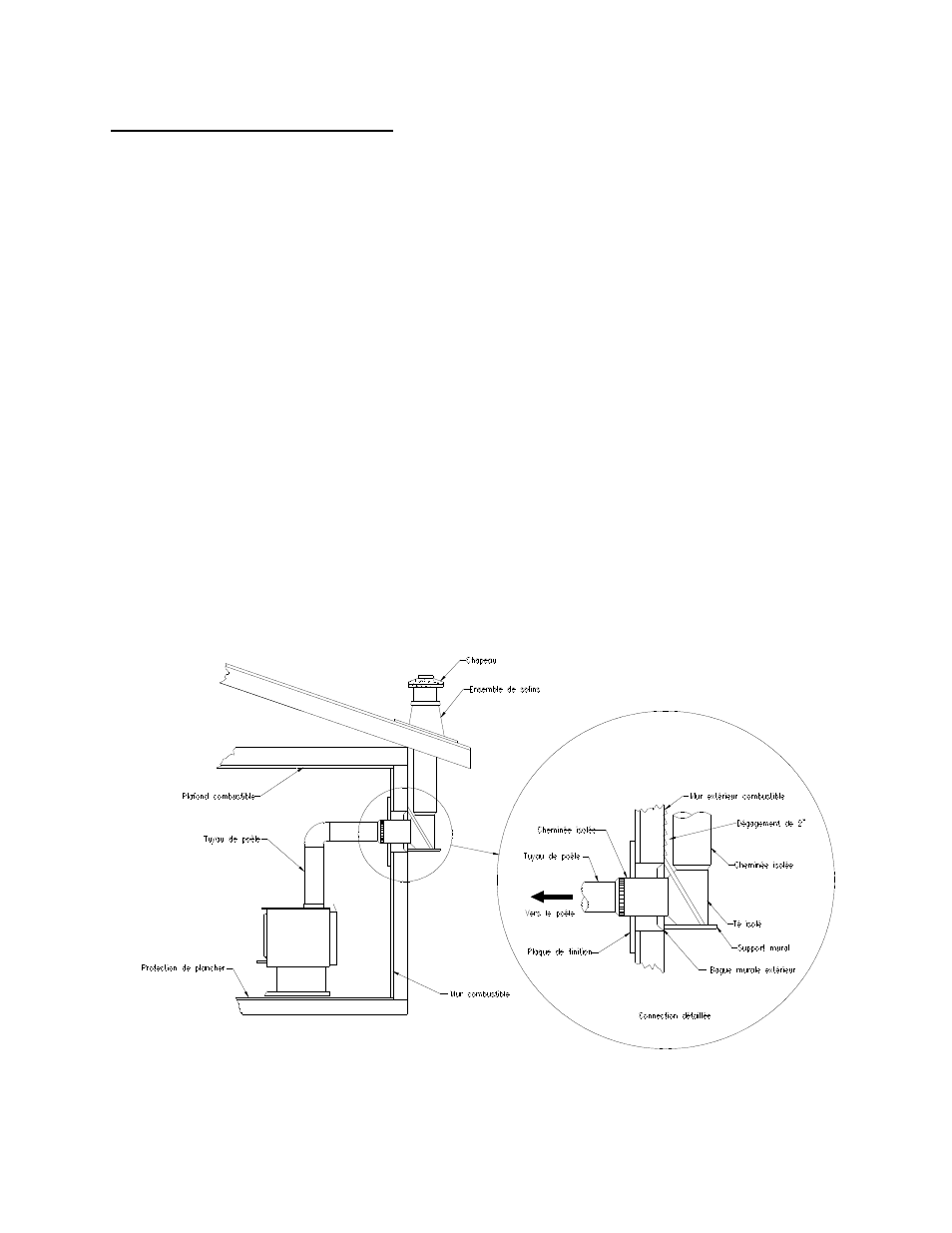

FIGURE 2.2.1 (A) Installation typique à travers le mur
