INSTALLATION DU COUPE-FEU


L’ensemble du coupe-feu (briques et laine céramique) doit être installé convenablement pour
que l’appareil fonctionne comme il faut. Remplacez toute brique réfractaire endommagée.
Vérifiez l’état des briques annuellement et remplacez celles qui sont brisées ou
endommagées. La figure 12 illustre la disposition des briques.

COUPE FEU DE
VERMICULITE

TUBE

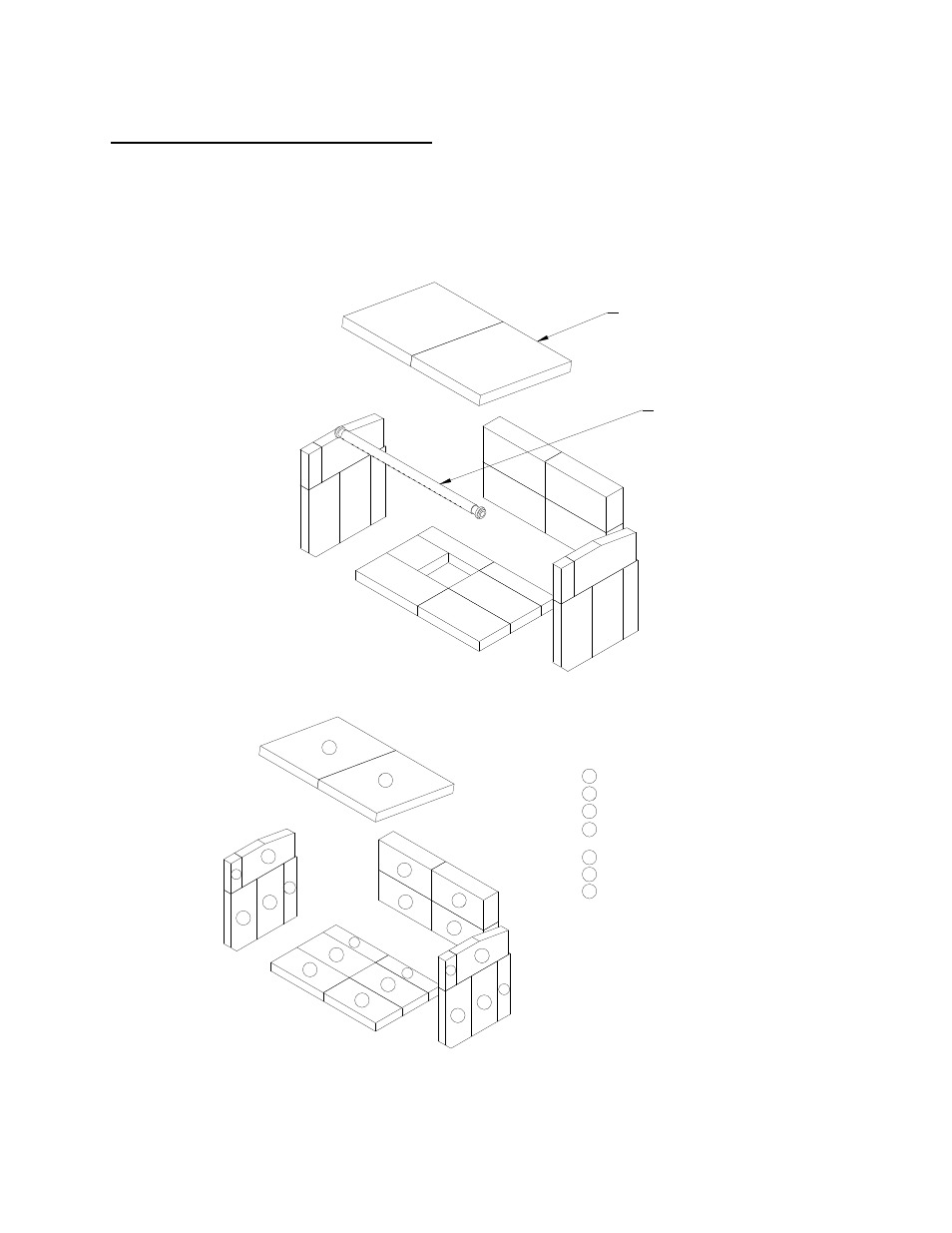

Figure 11 - Installation du coupe-feu

2

1

5

4

3

1 1/4" X 4 1/2" X 9"

1 1/4" X 1 7/8" X 4 1/2"

1 1/4" X 2 3/16" X 9"

7

6

6

6

5

4

3

7

1

2 1/2" X 4 1/2" X 9"

2

2

6

4

3

6

5

1

1

1

5

1

7

5

1

COUPE FEU DE VERMICULITE

1 1/4" X 4 1/2" X 9"

CHANFREIN 7/8" X 5"

1 1/4" X 4 1/2" X 9"

CHANFREIN 1" X 1"

Figure 12 - Disposition des briques
