22
INSTALLATION (suite)
Accessoires optionnels et réalisation de la
configuration (suite)

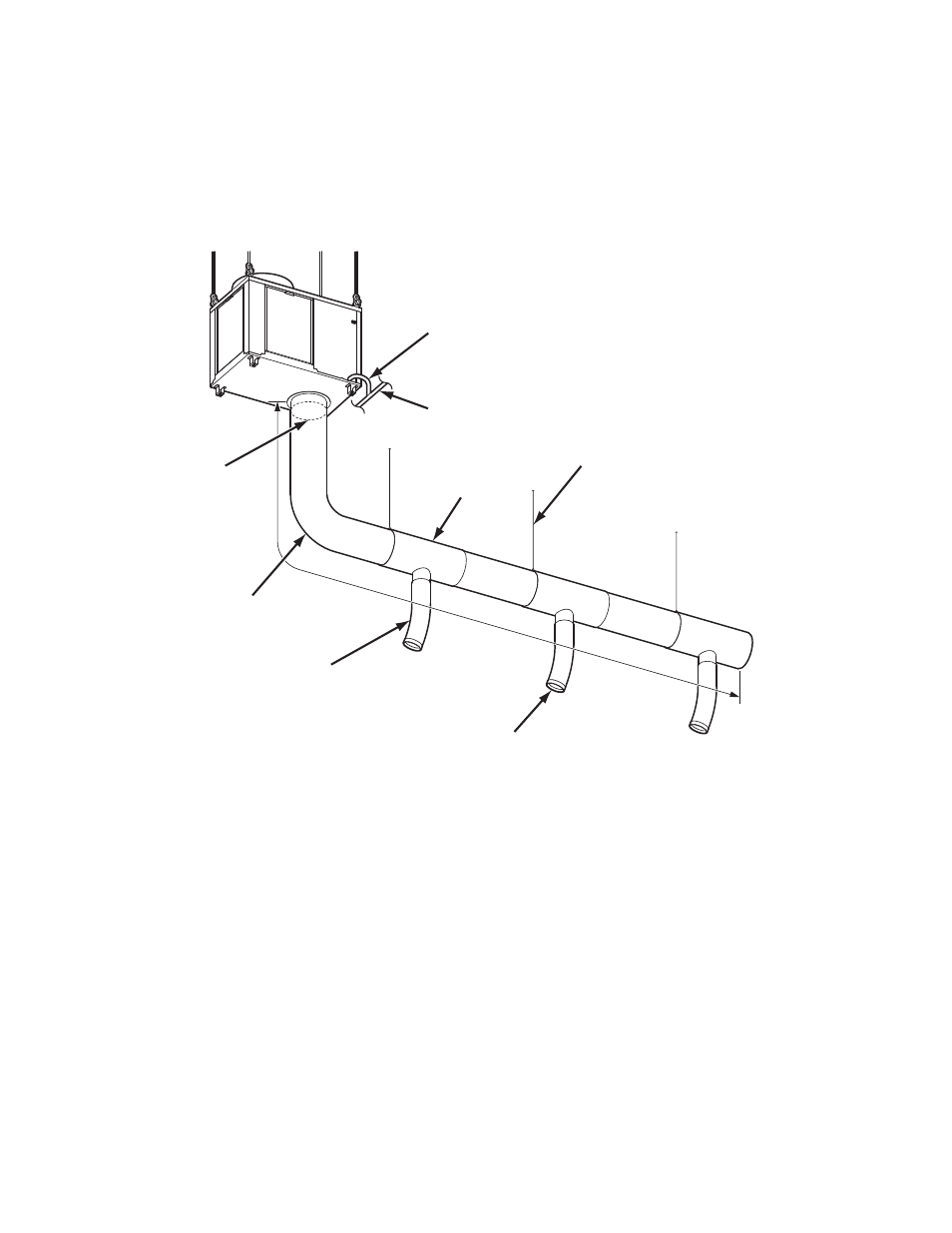

Appareil suspendu au plafond (pour Classic 40 UNIQUEMENT)
2. Configuration d’application
Remarque : La longueur maximum du conduit “L” est de 66 pi. (20 m).
Gamme de pression statique d’extension : 0,63 IWG (157 Pa) ~ 1,73 IWG (431 Pa)
Nombre de ports d’extraction : 3
~ 5
“L”
BRIDE
FLEXIBLE DE DRAINAGE (5/8 po. D.I.)
TUYAU DE DRAINAGE
TÉ
BARRE DE
SUSPENSION OU FIL
CONDUIT FLEXIBLE
(12 po. DIAM.)
CONDUIT D’EXTRACTION
(6 po. DIAM.)
ANNEAU DE GARNITURE
