INSTALLATION (suite)
Accessoires optionnels et réalisation de la
configuration (suite)
Appareil installé sur le sol (pour Classic 40 et Classic 60)

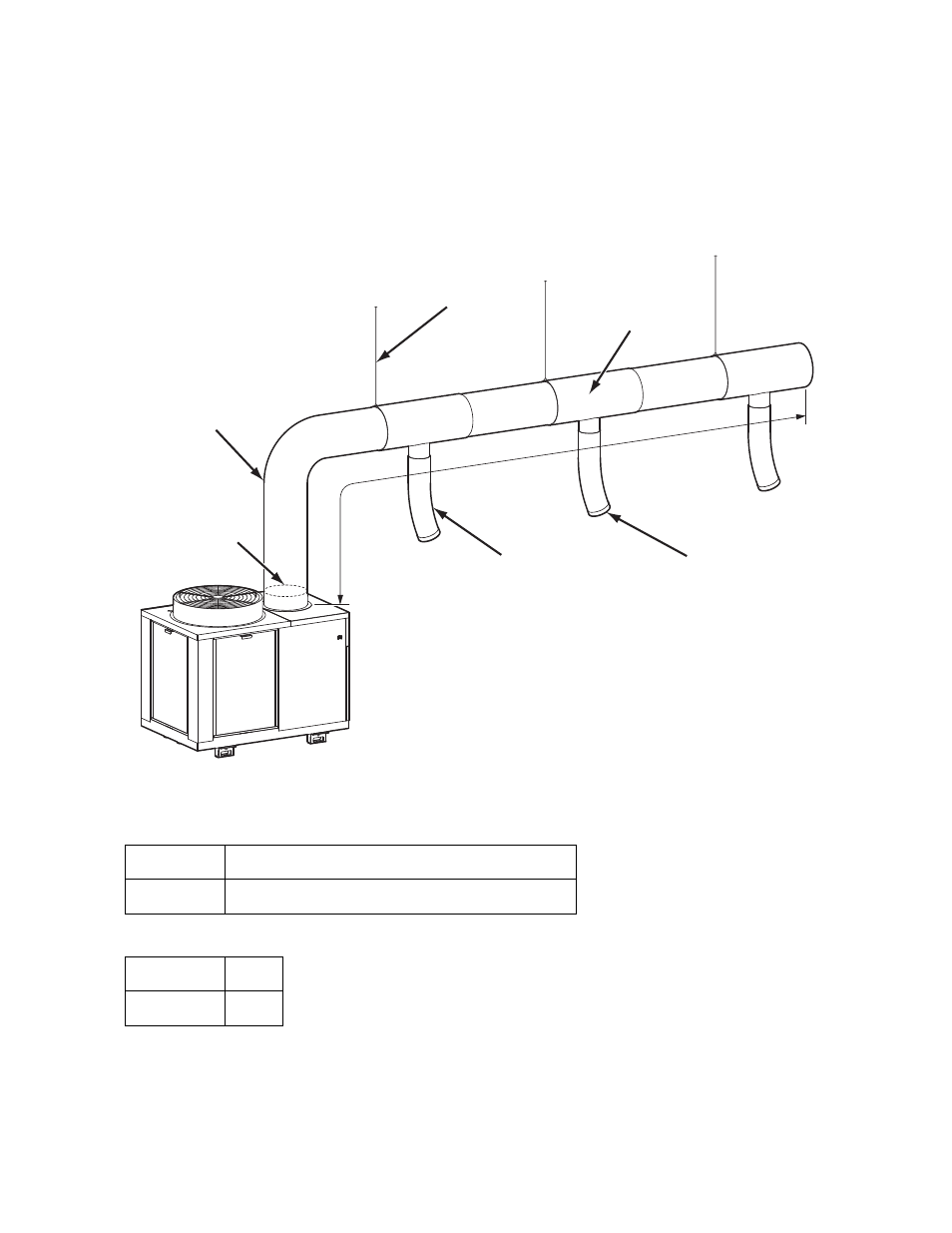

2. Configuration d’application
Remarque : La longueur maximum du conduit “L” est de 66 pi. (20 m).
Gamme de pression statique d’extension :
Nombre de ports d’extraction :
Classic 40 0,63 IWG (157 Pa) ~ 1,73 IWG (431 Pa)
Classic 60 0,57 IWG (142 Pa) ~ 1,35 IWG (336 Pa)
Classic 40 3 ~ 5
Classic 60 4 ~ 7
“L”
CONDUIT FLEXIBLE
(12 po. DIAM.)
BARRE DE
SUSPENSION
OU FIL
TÉ
BRIDE
CONDUIT D’EXTRACTION
(6 po. DIAM.)
ANNEAU DE
GARNITURE
