13
INSTALLATION (suite)
Connexion au système d’alarme-incendie
(Bornes du signal d’entrée E+ et E-)
Le régulateur possède une entrée ouverte normale qui peut être reliée
directement au système d’alarme-incendie. Les bornes du signal d'entrée doivent
être connectées à un contact sec ouvert ou fermé uniquement. Lorsqu’il reçoit un
signal du système d’alarme-incendie, l’appareil s’éteint et ne peut pas être remis
en marche avant d’avoir été réinitialisé (touche RESET (réinitialiser)).

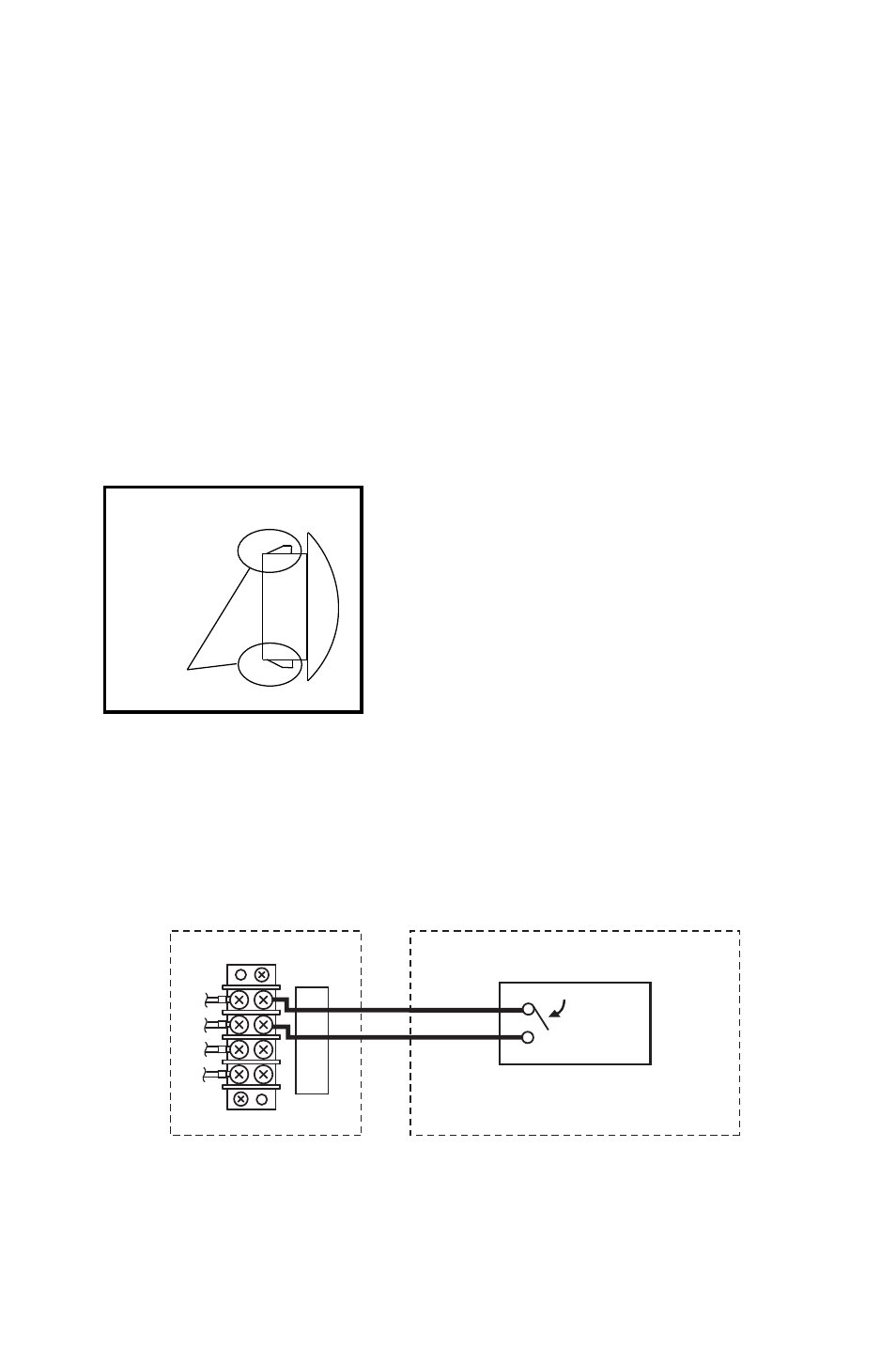

Connexion du système d’alarme-incendie au régulateur
1. Retirez le panneau à l’arrière de l’appareil.
2. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire
sortir.
3. Nous vous recommandons d’utiliser un fil de transmission d’indicateur
d’alarme de 16 AWG à 26 AWG pour un fil massif, ou de 16 AWG à 22 AWG
pour un fil toronné avec une cosse circulaire adaptée à un plot de diamètre #6.
4. Connectez le dispositif d’alarme-incendie aux bornes E+ et E- en fonction de
ses polarités.
Bouchon
Taquet
BORNE D'APPAREIL
SIGNAL DE SORTIE
DISPOSITIF D'ALARME-INCENDIE
E+
E-
L+
L-
CONTACT SEC OUVERT
