12
INSTALLATION (suite)
Connexion de l’indicateur d’alarme
(Bornes du signal de sortie L+ et L-)
Le régulateur est équipé d’une sortie d’indicateur d’alarme de type relais (Form C,
contact sec ouvert normal) qui peut être utilisée pour identifier un cas de
défaillance.
Le contacteur de relais est fermé dans les cas suivants :
a. Réservoir plein
b. Défaillance du capteur de température
Le contacteur de sortie de relais a une valeur nominale est de 2 A à 30 V CC ou
2 A à 30 V CA (charge résistive) et est compatible avec divers dispositifs
d’avertissement, comme une sonnerie d’alarme, des voyants lumineux, etc.

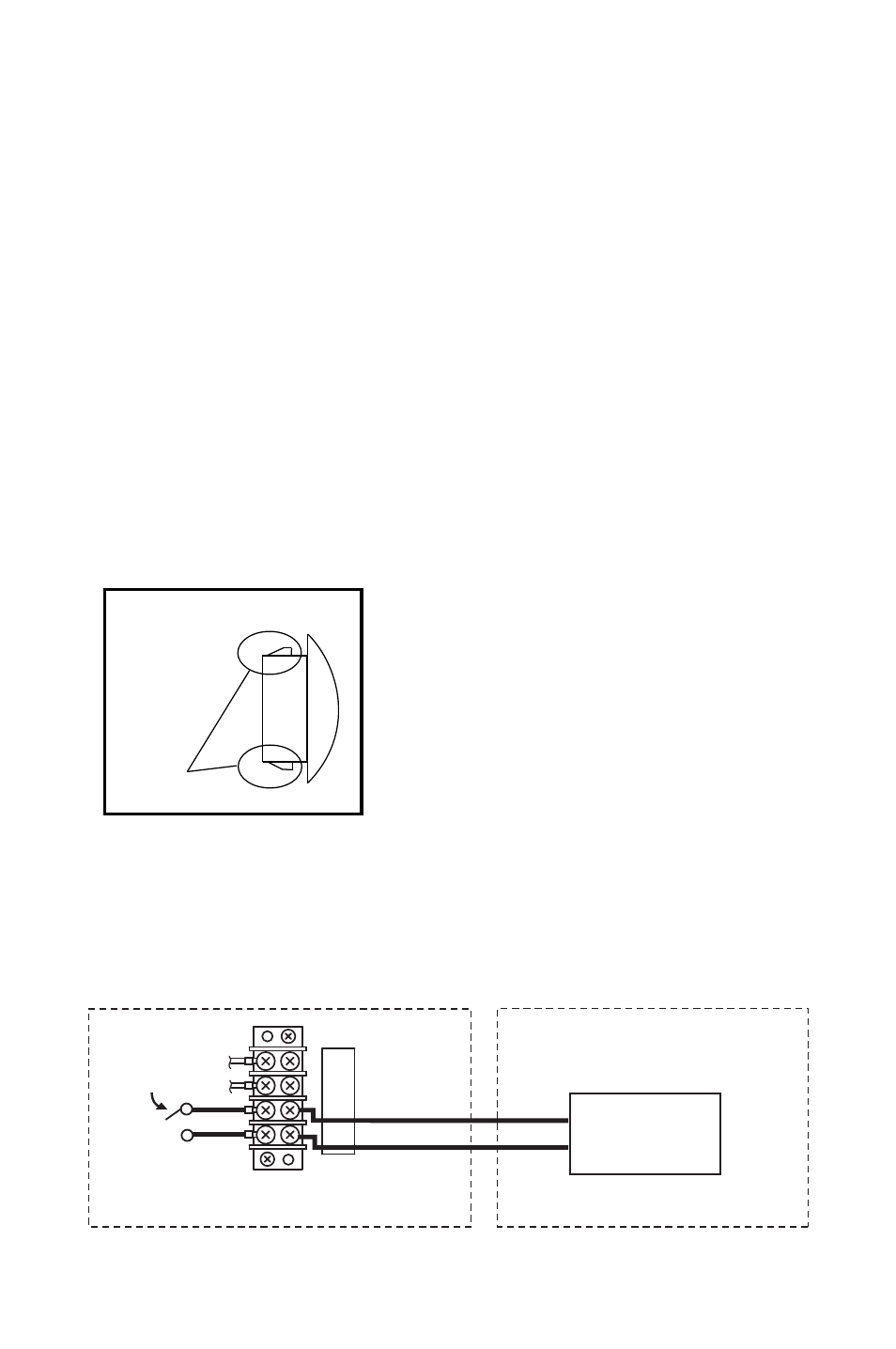

Connexion de l’indicateur d’alarme au régulateur
1. Retirez le panneau à l’arrière de l’appareil.
2. Pressez les taquets internes et appuyez à l’intérieur du capot noir pour le faire
sortir.
3. Nous vous recommandons d’utiliser un fil de transmission d’indicateur
d’alarme de 16 AWG à 26 AWG pour un fil massif, ou de 16 AWG à 22 AWG
pour un fil toronné avec une cosse circulaire adaptée à un plot de diamètre #6.
4. Connectez l’indicateur d’alarme aux bornes L+ et L- en fonction de ses
polarités.
Bouchon
Taquet
BORNE D'APPAREIL
SIGNAL D'ENTRÉE CONTACTEUR DE SORTIE DE RELAIS
DISPOSITIF D'AVERTISSEMENT
E+
E-
L+
L-
