INSTALLATION (suite)
Connexion du signal d’alarme (Signal de sortie)
L’appareil est équipé d’une sortie de signal d’alarme de type relais (Forme C,
contact sec ouvert normal) qui peut être utilisée pour identifier un cas de
défaillance.
Le contacteur de relais est fermé quand l'un des cas suivants se présente :
• Trop plein de condensation
• Panne du capteur de température
• Panne de la fonction de refroidissement
Le contacteur de sortie de relais a une valeur nominale de 5 A à 30 V CC ou 5 A
à 250 V CA (charge résistive) et est compatible avec divers dispositifs
d’avertissement, comme des haut-parleurs d’alarme, des indicateurs lumineux,
etc.
Connexion de signal d’alarme au CMW30
1. La taille recommandée pour le fil du signal d’alarme est de 16 AWG à 26 AWG
pour un fil plein ou de 16 AWG à 22 AWG pour un fil torsadé.
2. Débranchez l’alimentation avant de
brancher le fil du signal d’alarme à
l’appareil.

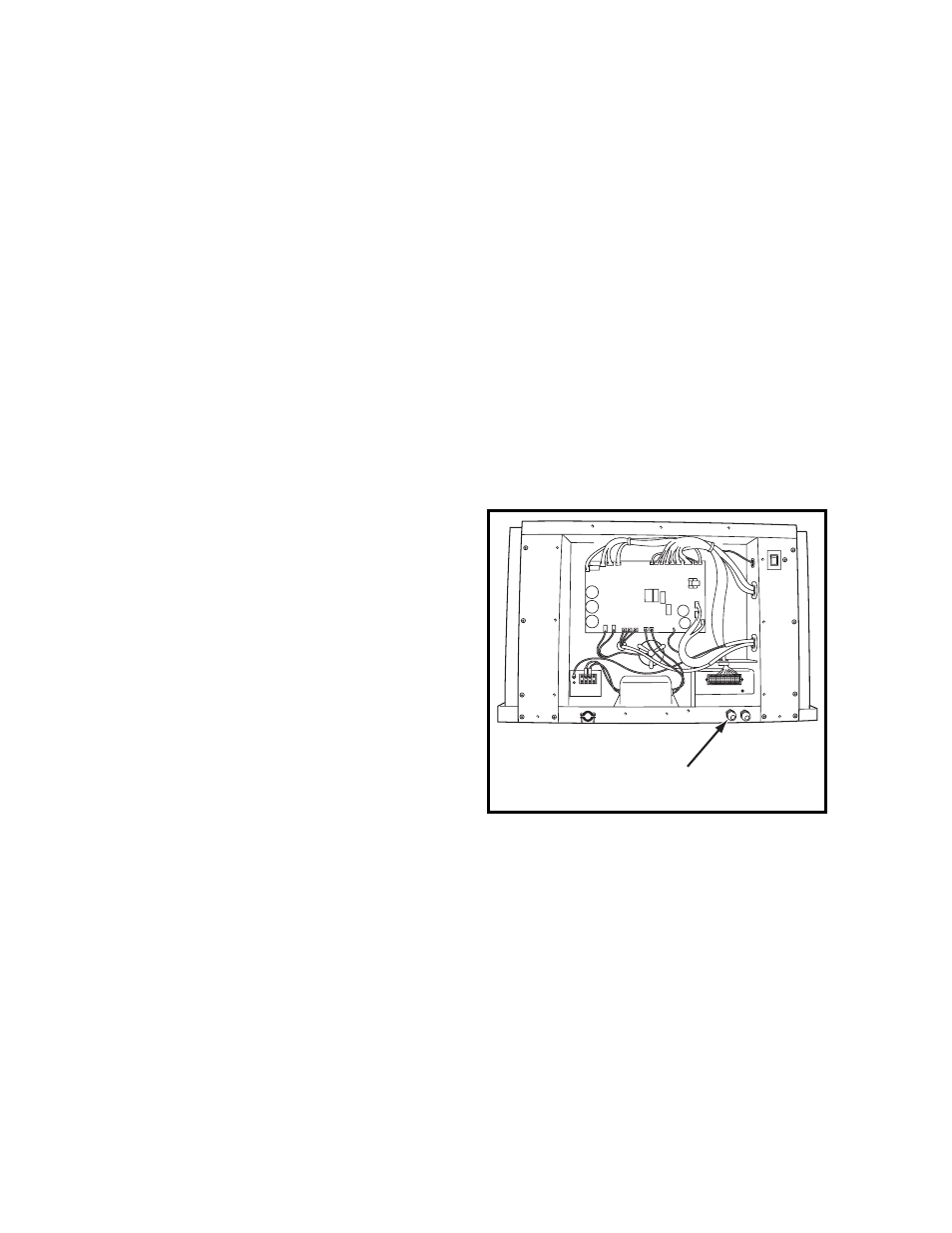

3. Faites passer le fil du signal
d’alarme dans l’entrée du fil de signal.
ENTRÉE DE FIL DE SIGNAL
ILL00522-00
