INSTALLATION (suite)
Connexion du flexible de drainage (suite)

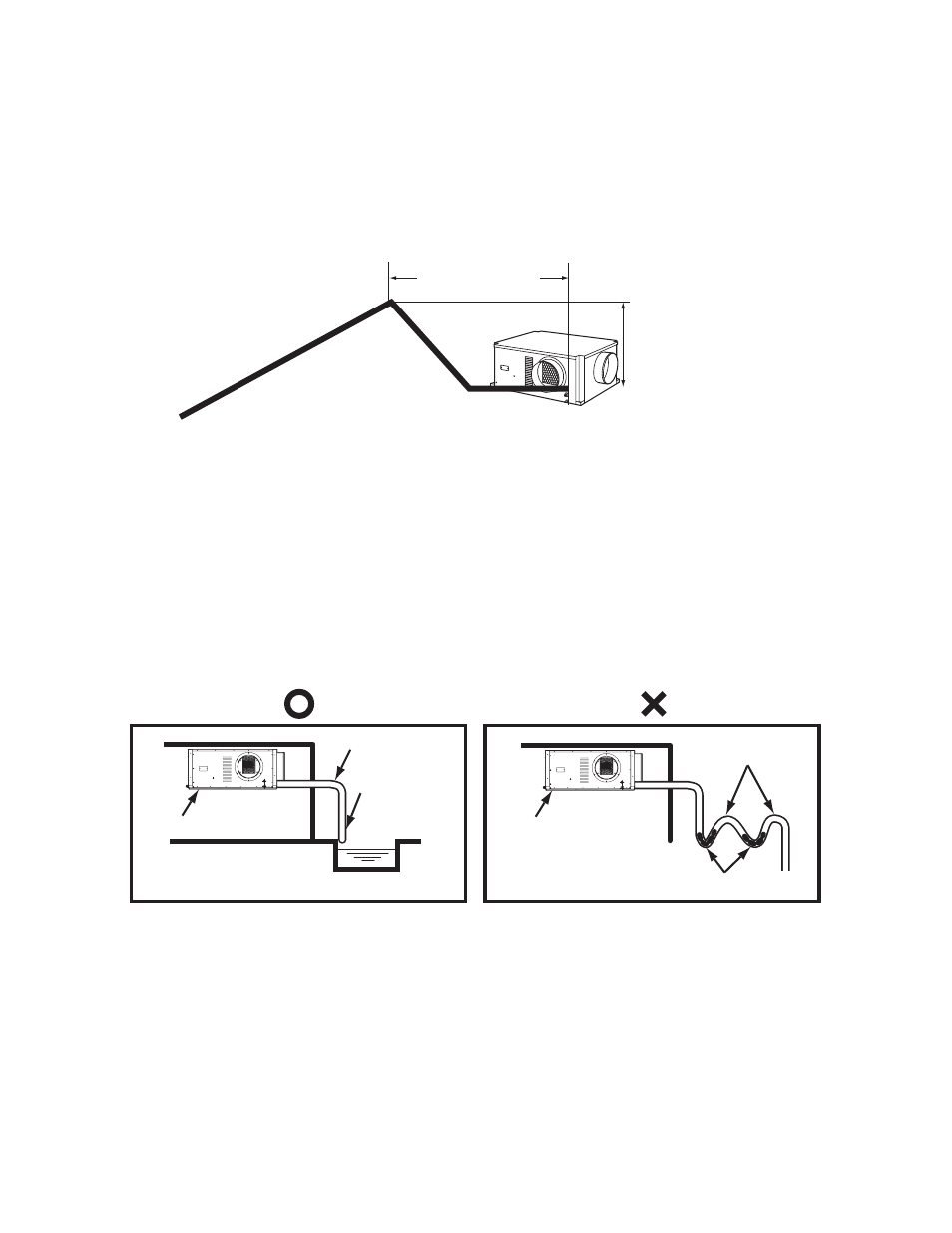

3. Pour obtenir un drainage adéquat, disposez le flexible de drainage dans la
position verticale la plus haute (pas plus de 4 pieds de haut) (1,2 m) et
acheminez le flexible sur le drain selon une pente descendante avec un débit
minimum de ¼ de pouce par pied (6 mm).
4. Vérifiez les éléments suivants.
• Absence de déformations ou de pliage du flexible de drainage
• Pas de siphon dans le flexible de drainage
• L’extrémité du flexible de drainage doit être plus élevée que le niveau d’eau
du drain
• Pas de goutte à goutte sortant du flexible de drainage dans la zone de
serrage
• Durant la désinstallation de l’appareil, videz le bac de drainage en
vidangeant l’eau par le tuyau de drainage du bac des condensats.
3 pieds
(0,9 m) MAX.
4 pieds
(1,2 m) MAX.
1/4 po. (6 mm)
PAR PIED OU
PLUS
ILL00498-00
APPAREIL
PENTE
AU-DESSUS
DE L’EAU
DU DRAIN
PAS DE SIPHON
JUSQU’AU FLEXIBLE
DE DRAINAGE
APPAREIL
PAS DE SIPHON
PAS DE DÉPÔT D’EAU
ILL00499-00
