18
INSTALLATION (suite)
Connexion du flexible de drainage (suite)

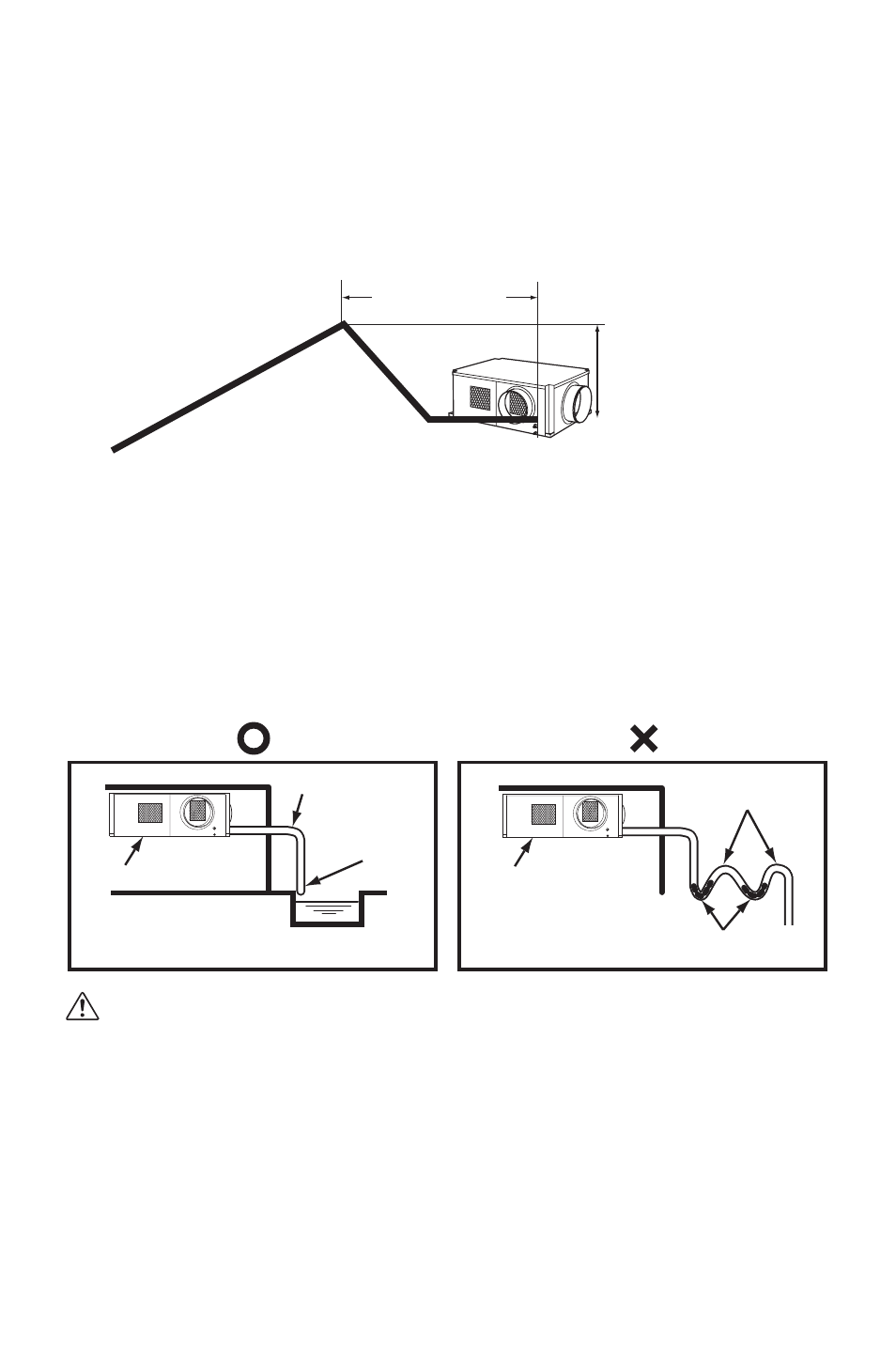

3. Pour obtenir un drainage adéquat, disposez le flexible de drainage dans la
position verticale la plus haute (pas plus de 4 pieds de haut) (1,2 m) et
acheminez le flexible sur le drain selon une pente descendante avec un débit
minimum de ¼ de pouce par pied (6 mm).
Vérifiez les éléments suivants:
• Absence de déformations ou de pliage du flexible de drainage
• Pas de siphon dans le flexible de drainage
• L’extrémité du flexible de drainage doit être plus élevée que le niveau d’eau du
drain
• Pas de goutte à goutte sortant du flexible de drainage dans la zone de serrage
• Durant la désinstallation de l’appareil, videz le bac de drainage en vidangeant
l’eau par le tuyau de drainage du bac des condensats.
MISE EN GARDE: Pour le drain de la gravité, assurez-vous que
l’interrupteur DIP (positions multiples) # 2 de DSW3 sur le panneau
de relais est réglé en position ON (reportez-vous à “Configuration
d’interrupteur DIP et réglage” à la page 25). L’eau de condensation
s’écoulera à l’extérieur du tuyau de drainage du bac de condensats.
3 pieds
(0,9 m) MAX.
4 pieds (1,2 m) MAX.
1/4 po. (6 mm)
PAR PIED OU
PLUS
APPAREIL
PENTE
AU-DESSUS
DE L’EAU
DU DRAIN
PAS DE SIPHON
JUSQU’AU FLEXIBLE
DE DRAINAGE
APPAREIL
PAS DE SIPHON
PAS DE DÉPÔT D’EAU
