16
INSTALLATION (suite)
Installation CM25 sur une structure de toit (suite)
Exemple d’installation sans palette

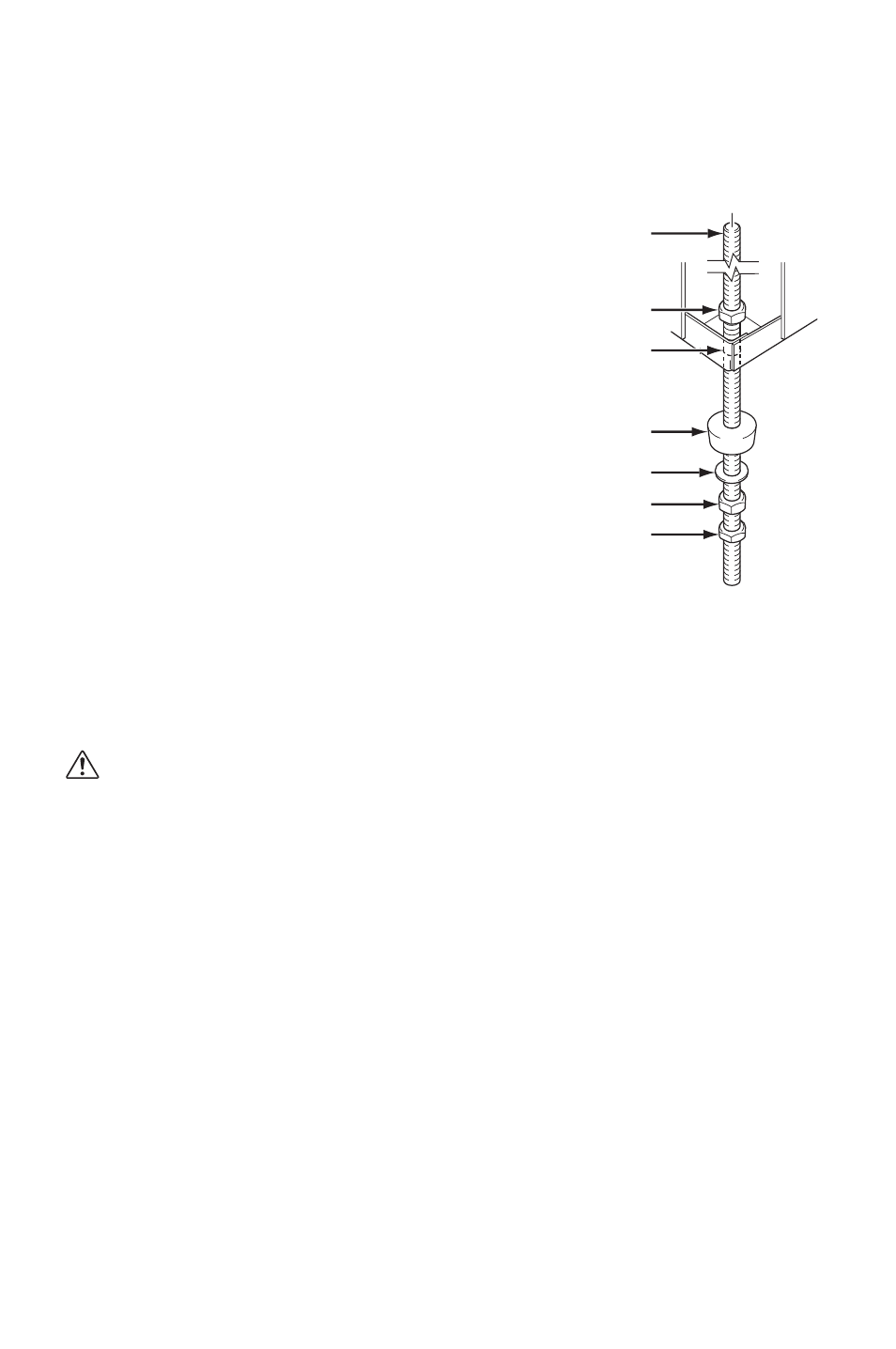

4. Passez les tiges de
suspension dans les
orifices de montage de
l’appareil. Installez
ensuite les isolateurs de
vibration, les rondelles,
les écrous (moyen) et le
contre-écrou (à la base)
pour que le même niveau
soit obtenu pour chacune
des quatre positions de
montage.
5. Abaissez lentement les fourches de levage.
6. Assurez-vous que l’appareil est à niveau. Le niveau doit être inférieur à une
inclinaison de 2°. Si l’appareil n’est pas à niveau, alignez l’écrou (moyen)
pour mettre à niveau.
MISE EN GARDE: Si le niveau est incliné de plus de 2°, des fuites
d’eau de condensation peuvent se produire.
7. Serrez le contre-écrou (à la base).
Couple de serrage de contre-écrou: Approxi. 3,02 pi•livre-force (4,1 N•m)
8. Serrez l’écrou (haut) à la main jusqu’à ce qu’il soit bloqué contre le support de
base.
TIGE DE SUSPENSION
ÉCROU (haut)
ORIFICE DE MONTAGE
ISOLATEUR DE VIBRATION
RONDELLE
ÉCROU (moyen)
CONTRE-ÉCROU (à la base)
