11

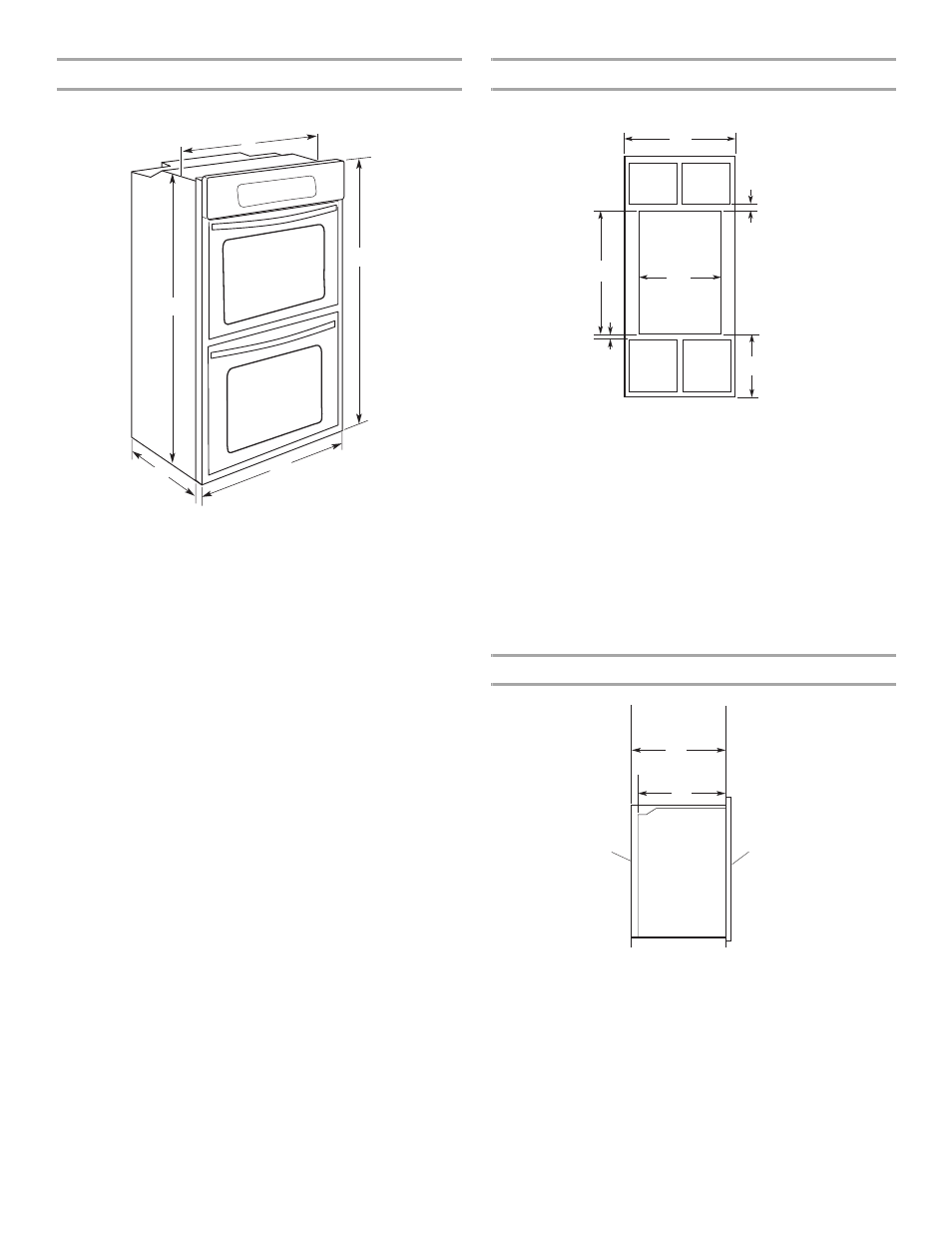

Dimensions du produit - Four double
Fours de 27" (68,6 cm) et 30" (76,2 cm)
Dimensions du placard - Four double
Four double installé dans un placard
Vue en coupe du placard – pour four double ou simple
Modèles de 27" (68,6 cm) Modèles de 30" (76,2 cm)
A. 25 ³⁄₈" (64,5 cm) largeur
d'encastrement max.
B. 50¼" (127,6 cm) max. de
hauteur totale
C. 26 ³⁄₄" (67,9 cm) de largeur
totale
D. 23½" (59,7 cm) max. de
profondeur d'encastrement
E. 49 ⁵⁄₈" (126,1 cm) de hauteur
d'encastrement
A. 28 ³⁄₈" (71,2 cm) largeur
d'encastrement max.
B. 50¼" (127,6 cm) max. de
hauteur totale
C. 29 ³⁄₄" (75,6 cm) de largeur
totale
D. 23½" (59,7 cm) max. de
profondeur d'encastrement
E. 49 ⁵⁄₈" (126,1 cm) de hauteur
d'encastrement
A
B
D
E
C
Modèles de 27" (68,6 cm) Modèles de 30" (76,2 cm)
A. 27" (68,6 cm) min. de largeur de
placard
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
C. 4" à 12" (10,2 à 30,5 cm) entre
le bas de l’ouverture et le
plancher
D. 25 ¹⁄₂" (64,8 cm) de largeur
d'ouverture
E. 1 ¹⁄₂" (3,8 cm) min. entre le bas
de l’ouverture et le dessus de la
porte du placard
F. 50" (127 cm) min. de hauteur
d'ouverture
A. 30" (76,2 cm) min. de largeur
de placard
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
C. 4" à 12" (10,2 à 30,5 cm) entre
le bas de l’ouverture et le
plancher
D. 28 ¹⁄₂" (72,4 cm) de largeur
d'ouverture
E. 1 ¹⁄₂" (3,8 cm) min. entre la bas
de l’ouverture et le dessus de la
porte du placard
F. 50" (127 cm) min. de hauteur
d'ouverture
A. 2 4" (61 cm) min. de profondeur de l’ouverture
B. 23½" (59,7 cm) de profondeur du four encastré
C. Avant du four
D. Four encastré
E. Placard
A
B
C
D
E
F
A
B
C
D
E
