BRANCHEMENTS SUPPLÉMENTAIRES

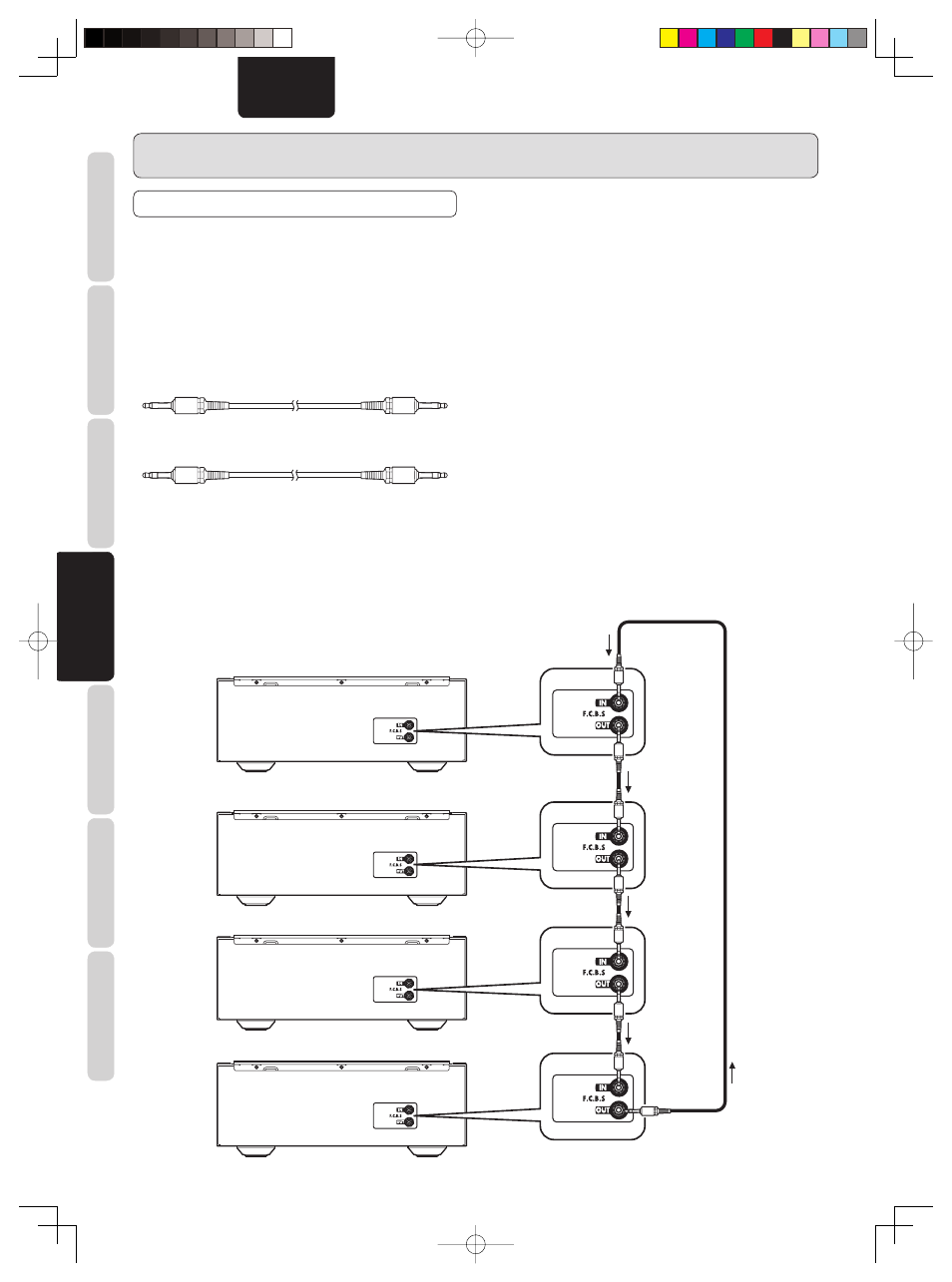

L’illustration ci-dessous offre un exemple de quatre PM-11S2
connectés via F.C.B.S. L’appareil supérieur est l’appareil
maître avec l’ID 1. Il contrôle les trois appareils esclaves avec
les ID 2~4. Lorsque l’appareil maître est utilisé, les fonctions
d’activation/désactivation de la source d’entrée, du niveau
du volume, de la touche ATT, de l’affichage et du contrôle de
tonalité des appareils esclaves fonctionnent en synchronisation
avec l’appareil maître.
Cette fonction peut être appliquée à diverses utilisations,
comme une connexion complète par bi-amplificateur avec deux
PM-11S2 (page 17), et une connexion multicanal 5.1 avec 3
PM-11S2 (page 19).
Remarque :
La fonction F.C.B.S. du PM-11S2 ne fonctionne qu’entre des
appareils PM-11S2 du même modèle. Elle risque de ne pas
fonctionner correctement si d’autres modèles d’appareils
Marantz (PM-15S1, etc.) sont connectés.
F.C.B.S.
F.C.B.S. (Floating Control Bus System, circuit de bus de
commande flottant) est un circuit de communication qui permet
de connecter jusqu’à quatre PM-11S2 sur un bus dédié de
façon à permettre leur fonctionnement synchronisé via des
communications de données à deux voies.
Préparez le nombre de câbles de connexion audio portables
correspondant au nombre d’appareils à connecter. Les types
suivants de câbles de connexion sont adéquats.
¶
Mini-fiche
monaurale
⇔
Câble de connexion à mini-fiche
monaurale
¶
Mini-fiche stéréo
⇔
Câble de connexion à mini-fiche
stéréo
Remarque :
N’utilisez pas des câbles de connexion avec résistance.
PM-11S2
PM-11S2
PM-11S2
PM-11S2
Maître ID 1
Esclave ID 2
Esclave ID 3
Esclave ID 4
Pour allumer/éteindre plusieurs appareils connectés par F.C.B.S., allumez-les dans en ordre d’ID croissant, et éteignez-
les en ordre décroissant.
