13
FRANÇAIS
NOMS ET FONCTIONS
BRANCHEMENTS
ESSENTIELS
UTILISA
TION COURANTE
BRANCHEMENTS
SUPPLÉMENT
AIRES
OPÉRA
TIONS A
V
ANCÉES
DÉP
ANNAGE
DIVERS
BRANCHEMENTS
ESSENTIELS

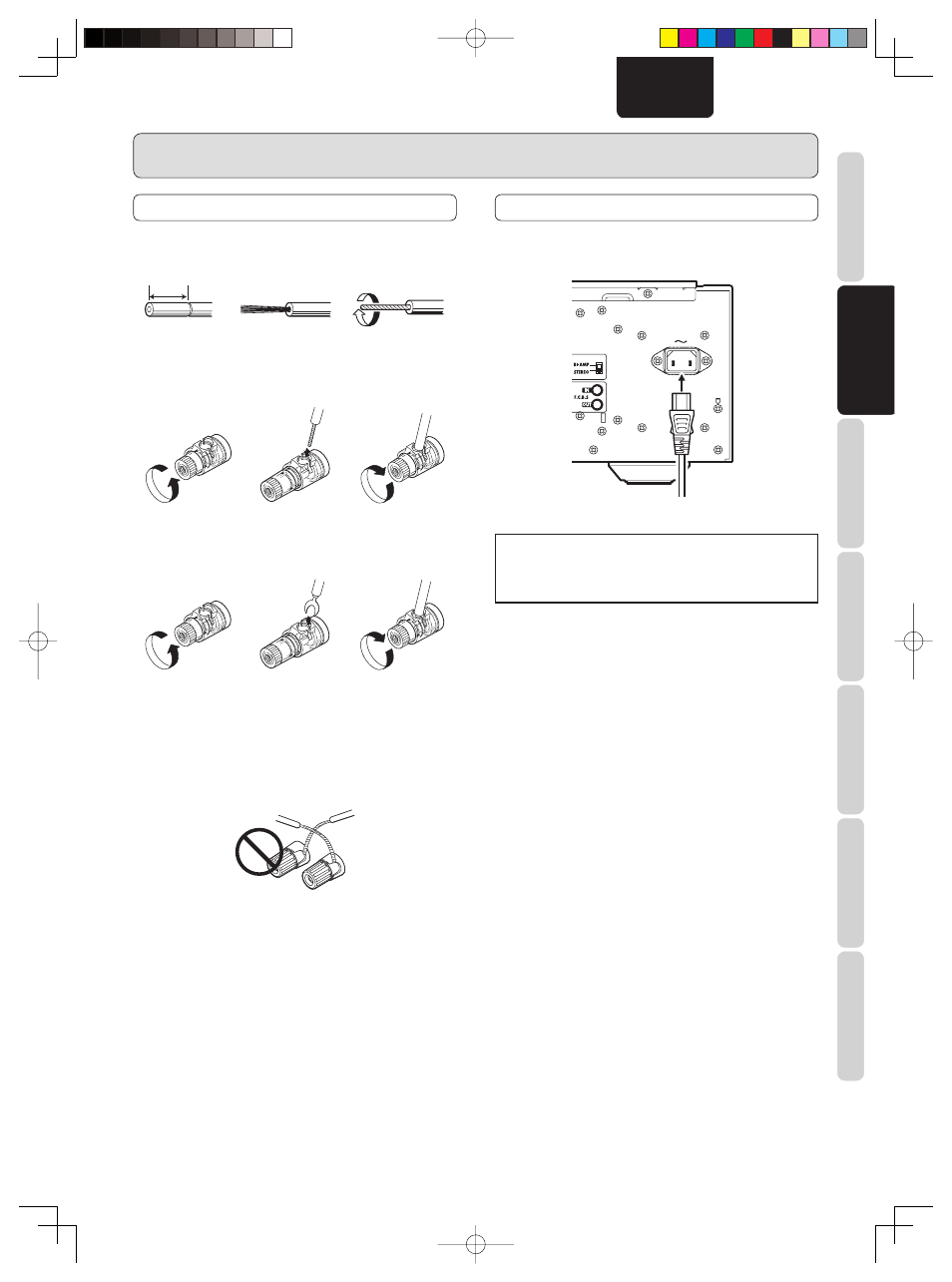

BRANCHEMENTS ESSENTIELS
CABLAGE DES ENCEINTES
• Dénudez le câble du haut-parleur comme illustré ci-
dessous.
Environ 1 cm
Coupez
l’isolant du
câble. Retirez la partie
découpée. Tordez les
conducteurs.
• Câblage avec le câble d’enceinte.
Tournez dans le
sens antihoraire
pour desserrer. Insérez le
conducteur du
câble. Tournez dans le
sens horaire pour
serrer.
• Câblage avec une borne en « Y »
Tournez dans le
sens antihoraire
pour desserrer. Insérez le
conducteur. Tournez dans le
sens horaire pour
serrer.
Remarques:
• Pour éviter des dommages aux circuits, ne laissez pas les
fils dénudés des enceintes se toucher ou entrer en contact
avec une partie métallique de l’appareil.
• Ne touchez pas les bornes des enceintes lorsque
l’appareil est sous tension. Ceci peut causer des chocs
électriques.
• Assurez-vous de connecter correctement les câbles
positifs et négatifs pour les enceintes. S’ils ne sont pas
connectés proprement, la phase de signal sera inversée
et la qualité du signal sera affectée.
BRANCHER LE FIL ÉLECTRIQUE CA
1. Insérez le fil électrique CA fourni dans la prise IN CA sur
le panneau arrière de l’appareil principal.
AC IN
2. Branchez le fil électrique à une prise CA.
Branchez le lecteur de façon à ce qu’il soit possible
de retirer le cordon d’alimentation facilement à titre
de précaution contre les accidents possibles.
