Connexion
• Pour la méthode de connexion d’un système 7.1 canaux avec enceintes surround arrière, voir
C
page
6 “Branchement des enceintes”
.
• Pour la méthode de connexion du téléviseur, voir
C
page 3 “Raccordez cet appareil au téléviseur à l’aide
d’un câble HDMI (vendu séparément)”
.
Connexion 7.1 canaux (Enceinte avant-haut)

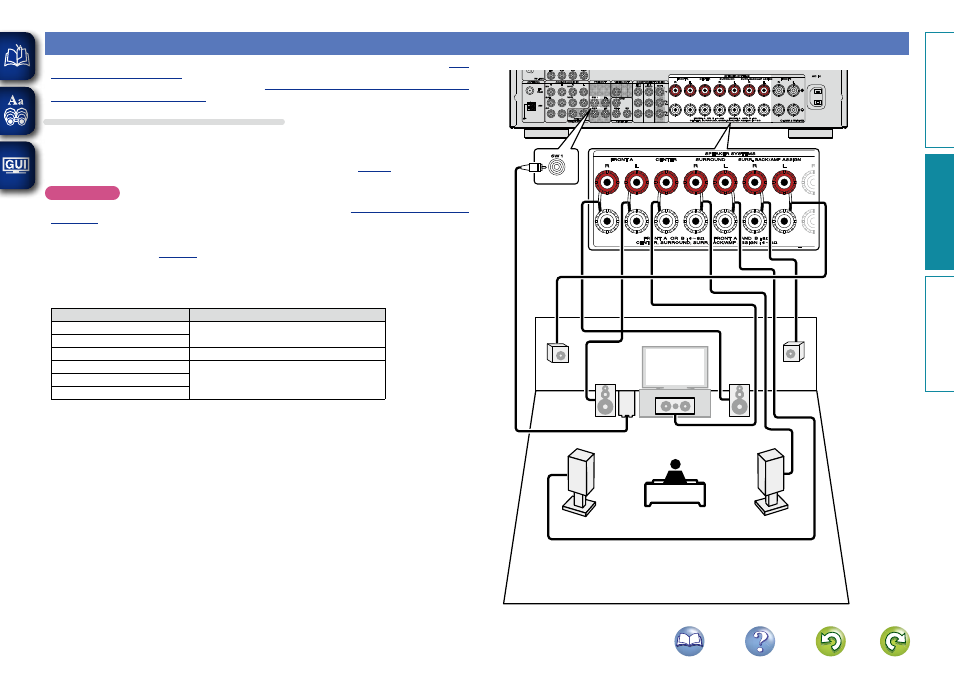

L’illustration de droite présente un exemple de connexion pour la lecture 7.1 canaux avec les enceintes
surround arrière, avant-hautes ou avant-larges.
Pour effectuer une lecture 7.1 canaux en utilisant les enceintes avant-hautes, réglez “Amp Assign” sur
“F.HEIGHT” lors des étapes 4 et 5 de “Configuration de “Amp Assign”” (
REMARQUE
• Pour la connexion des câbles d’enceinte, reportez-vous à la
C
page 6 “Branchement des
enceintes”
.
• Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le
circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et
– entrent en contact (
• Ne jamais toucher les bornes d’enceinte lorsque l’alimentation est connectée. Vous risquez de
subir un choc électrique (Lorsque l’assistant de configuration est ouvert, suivez les instructions à
l’écran pour la réalisation des connexions.).
• Utilisez des enceintes dont la plage d’impédances est comme indiquée ci-dessous.
Bornes d’enceintes
Impédance des enceintes
FRONT A
6 – 8 Ω
FRONT B
FRONT A + FRONT B
8 Ω
CENTER
6 – 8 Ω
SURROUND
SURR. BACK / AMP ASSIGN
FL
FR
C
SL
SR
SW
FHR
FHL
