12

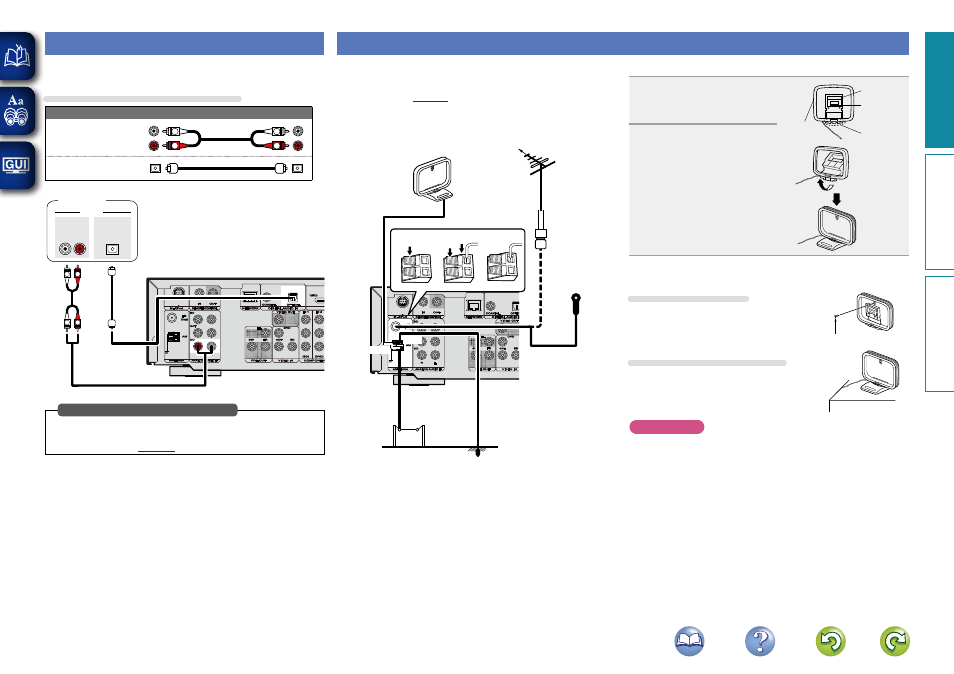

Connexion d’une antenne
• Connectez l’antenne FM ou l’antenne cadre AM fournies avec
l’appareil pour écouter confortablement vos émissions de radio.
• Après avoir connecté l’antenne et vérifié la réception d’un signal
“Écoute d’émissions FM/AM”), utilisez
du ruban adhésif pour fixer l’antenne dans la position où le bruit est
le plus faible.
w
e
q
Antenne
extérieure
FM
Direction de la station émettrice
Câble coaxial
75 Ω
Terre
Antenne AM
extérieure
Antenne à boucle
AM (fournie)
Noir
Blanc
Antenne
intérieure FM
(fournie)
n Montage de l’antenne à boucle AM
1
Passez le support à travers
le bas de l’antenne cadre
et repliez-le vers l’avant.
Support
Trou
carré
Partie
saillante
Antenne
cadre
2
Insérez la partie saillante
dans le trou carré du
support.
n Utilisation de l’antenne à boucle AM
Antenne fixée au mur
Fixez directement au mur sans monter.
Clou, broquette, etc.
Antenne posée sans fixation
Procédez comme indiqué ci-dessus pour le
montage.
REMARQUE
• Ne connectez pas simultanément deux antennes FM.
• Ne débranchez pas l’antenne à boucle AM, même si vous utilisez
une antenne AM externe.
• Assurez-vous que les bornes des fils de l’antenne à boucle AM
n’entrent pas en contact avec les parties métalliques du panneau.
• Si le signal comporte des interférences, connectez la borne de
masse (GND) pour réduire le bruit.
• Si vous ne parvenez pas à recevoir un signal radiodiffusé de
bonne qualité, nous vous recommandons d’installer une antenne
extérieure. Renseignez-vous dans le magasin où vous avez acheté
l’appareil pour en savoir plus.
Connexion d’un lecteur CD
• Vous pouvez écouter un CD.
• Sélectionnez la prise à utiliser et branchez l’appareil.
Câbles utilisés pour les connexions
Câble audio (vendus séparément)
Câble audio
R
L
R
L
Câble
optique
R
L
R
L
AUDIO
AUDIO
R
L
OUT
OPTICAL
OUT
Lecteur CD
Effectuez ce réglage pour changer la borne d’entrée numérique à
laquelle la source d’entrée est attribuée.
“Affect entrée” (
)
Effectuez les réglages nécessaires
