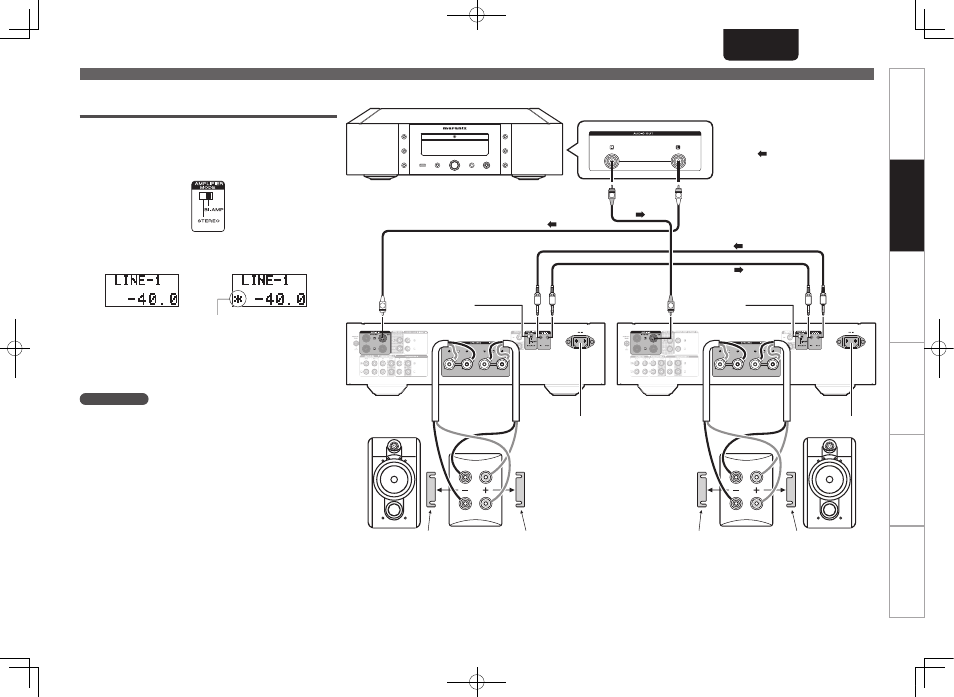

Connexion complète double amplificateur
stéréo
Ce mode permet aux deux amplis connectés à cet appareil de
fonctionner comme un seul ampli mono. Pour ce mode, deux
unités PM-14S1 connectées au F.C.B.S. sont requises.
Pour changer de mode, utilisez l’interrupteur de mode ampli à
l’arrière de l’appareil lorsqu’il est hors tension.
Les dessins ci-dessous sont des exemples d’affichage en
mode stéréo et en mode double amplificateur.
Mode BI-AMP
Bi-amp mode indicator Témoin du mode BI-AMP
Mode stéréo
En mode double amplificateur, connectez l’appareil à la
prise d’entrée du canal gauche. L’entrée du canal droit est
désactivée.
Les mêmes signaux sont transmis des prises de sortie droite
et gauche.
REMARQUE
• Coupez toujours l’alimentation de l’appareil avant de changer
le réglage de l’interrupteur de mode de fonctionnement.
Quand vous rallumerez l’appareil, le nouveau réglage entrera
en application.
• En mode double amplificateur, les prises d’entrée du canal
droit (R) ne peuvent pas être utilisées.
• En mode double amplificateur, les signaux entrants par le
canal gauche (L) sont retransmis par les deux canaux. Par
conséquent, les mêmes signaux sont transmis du canal L et
du canal R pour RECORDER OUT, PRE OUT, PHONES OUT.
• Les systèmes d’enceintes branchés à l’aide de connexions
complètes double amplificateur doivent prendre en charge
les connexions double amplificateur. Avant de connecter vos
enceintes, consultez le mode d’emploi accompagnant les
enceintes ou contactez le fabricant pour vous assurer qu’elles
prennent en charge la connexion double amplificateur.
MF / HF
LF
MF / HF
LF
R
R
L
L
Réglez PM-14S1
pour le canal gauche
sur ID 1.
• Réglez la touche SPEAKER sur la
position ON (panneau avant).
• Réglez sur “BI-AMP”.
Vers la prise
murale
Vers la prise murale
Retirez la barrette
de couplage
Enceinte
canal gauche
Retirez la barrette
de couplage
Retirez la barrette
de couplage
Enceinte
canal droit
Retirez la barrette
de couplage
Réglez PM-14S1
pour le canal droit
sur ID 2.
Réglez la touche SPEAKER sur la
position ON (panneau avant).
• Réglez sur “BI-AMP”.
Lecteur de Super Audio CD, etc.
: Flux de signaux
Connexion du F.C.B.S.
