Connexion
• Pour connecter un système 7.1 canaux avec des enceintes surround arrières, voir page 5.
• Pour la méthode de connexion du téléviseur, voir page 6.

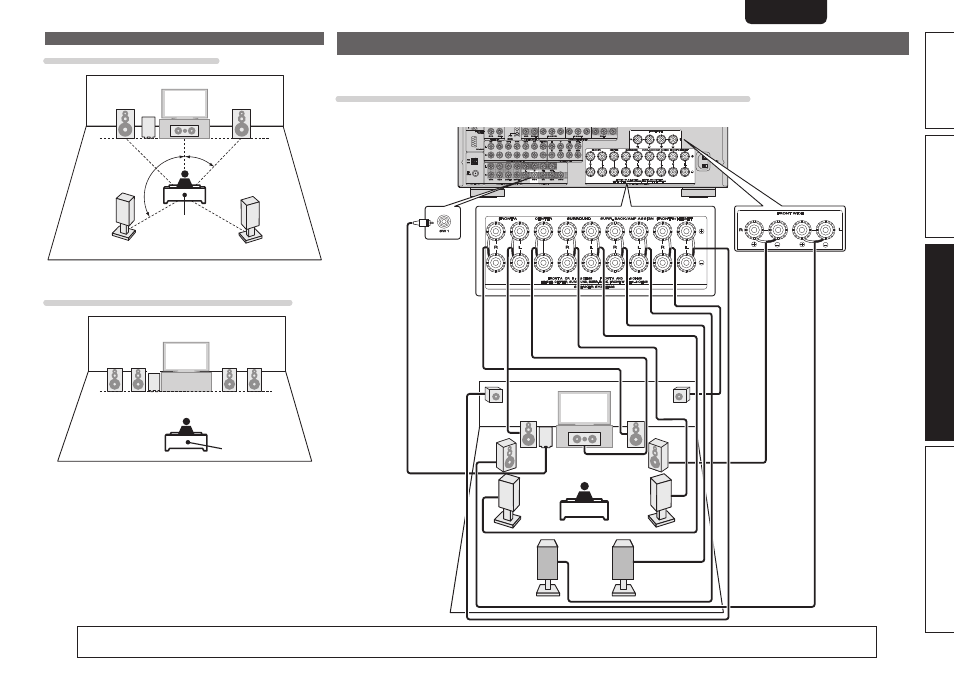

Connexion 7.1 canaux (enceinte arrière surround / avant haute / avant large)
Pour la lecture 7.1 canaux (enceinte arrière surround / avant haute / avant large), réglez “Configuration de “Amp Assign”” (vpage 54) sur
“Normal”.
FL FR
C
SBL SBR
SL SR
SW
FWR FWL
FHR FHL
Pour les valeurs d’impédance des enceintes et les branchements des câbles d’enceintes, voir page 5.
Installation
En cas d’installation 5.1 canaux
FL FR
SW
C
SL SR
z 1
z 2
Position
d’écoute
z 1 22˚ – 30˚ z 2 120˚
En cas d’installation des enceintes avant A/B
FR(A) FR(B)
SW
FL(B) FL(A)
Position d’écoute
FL Enceinte avant (G) SBL Enceinte surround arrière (G)
FR Enceinte avant (D) SBR Enceinte surround arrière (D)
C Enceinte centrale FHL Enceinte avant-haut (G)
SW Subwoofer FHR Enceinte avant-haut (D)
SL Enceinte surround (G) FWL Enceinte larges avant (G)
SR Enceinte surround (D) FWR Enceinte larges avant (D)
SB Enceintes surround arrière
