RACCORDER LA RADIO SATELLITE
Vous devez être abonné pour pouvoir écouter la radio satellite XM et la radio satellite SIRIUS. Pour plus de
détails sur la radio satellite XM, voir page 55. Pour plus de détails sur la radio satellite SIRIUS, voir page 60.
MODEL NO. SR5003 MODEL NO. SR5003
SWITCHED SWITCHED
1.25A 150W 1.25A 150W
UNSWITCHED UNSWITCHED 1.25A 150W 1.25A 150W
AC IN AC IN
SIRIUS SIRIUS
AC OUTLETS AC OUTLETS
120V 60Hz 120V 60Hz
R R L L
DIO AUDIO OUTPUT 2 OUTPUT 2 OUTPUT 1 OUTPUT 1 INPUT 2 INPUT 2( (DVD DVD) )
INPUT 3 INPUT 3( (VCR VCR) ) INPUT 1 INPUT 1( (TV TV) )
COMPONENT COMPONENT VIDEO VIDEO
MONITOR OUT MONITOR OUT C CR R // P PR R C CB B // P PB B Y Y C CR R // P PR R C CB B // P PB B Y Y C CR R // P PR R C CB B // P PB B Y Y VCR OUT VCR OUT VCR IN VCR IN((3 3)) TV TV((1 1)) DVD DVD((2 2)) DSS DSS((4 4))
S-VIDEO S-VIDEO
VIDEO VIDEO
CENTER CENTER SURROUND BACK SURROUND BACK SPEAKER C/ SPEAKER C/ ZONE SPEAKER A ZONE SPEAKER A
/CDR CD/CDR
OUT OUT
REMOTE CONT. REMOTE CONT.
IN IN
OUT OUT OUT OUT 3 3 1 1
4 4
DIGITAL IN DIGITAL IN
5 5
2 2
REC/ZONE B REC/ZONE B DIGITAL DIGITAL
DC OUT DC OUT
FLASHER IN FLASHER IN
SIRIUS SIRIUS
XM XM XM XM
Antenne
SiriusConnect™
HOME Tuner
Adaptateur
secteur

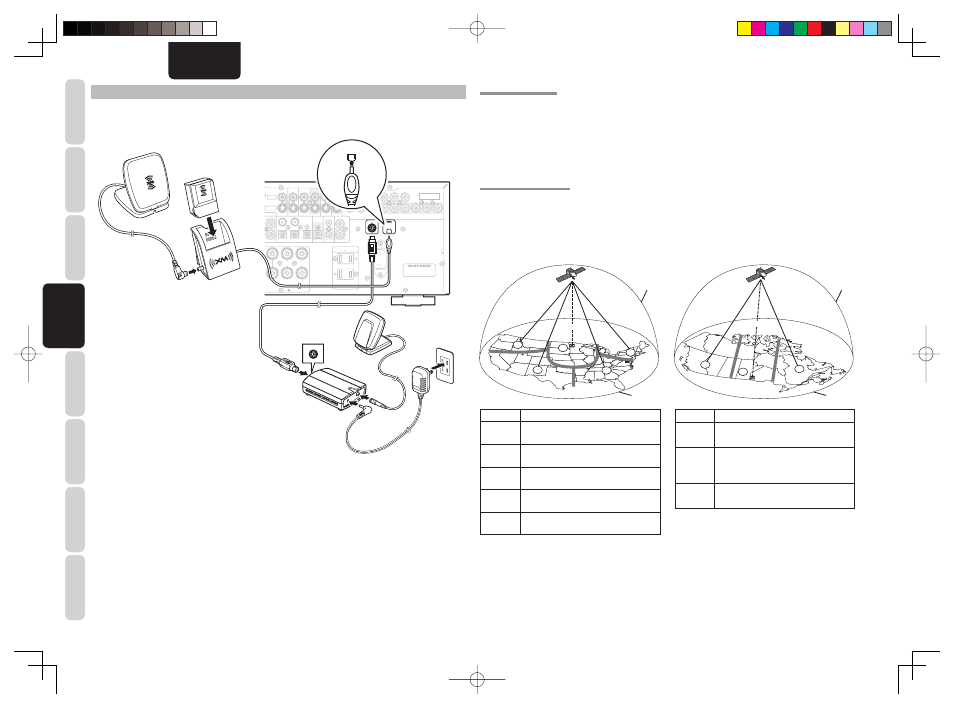

RADIO SATELLITE XM
• Connectez le mini-tuner XM et la station d’accueil dans la borne XM du panneau arrière.
• Placez l’antenne XM près d’une fenêtre orientée vers le sud pour capter un signal optimal.
Lorsque vous effectuez les connexions, reportez-vous aussi aux modes d’emploi du mini-tuner XM et de la
station d’accueil.
Remarque :
Cet appareil ne prend pas en charge le XM CNP-1000. Voir page 67.
RADIO SATELLITE SIRIUS
• Connectez le tuner SiriusConnect™ HOME, l’antenne et l’adaptateur secteur dans la borne SIRIUS du
panneau arrière.
• Placez l’antenne SIRIUS correctement, de sorte qu’elle reçoive bien le signal satellite. Utilisez la carte
suivante pour identifi er la zone où vous vous trouvez et placer l’antenne en conséquence.
(États-Unis) (Canada)
1
2 3
5
4
3 2
1
SUD
NORD
OUEST EST
CIEL
HORIZON SUD
NORD
OUEST EST
CIEL
HORIZON
RÉGION ORIENTATION DE L’ANTENNE
RÉGION 1
Orientez l’antenne dans la direction EST ou
NORD-EST
RÉGION 2
Orientez l’antenne dans la direction NORD ou
NORD-EST
RÉGION 3
Orientez l’antenne dans la direction NORD ou
NORD-OUEST
RÉGION 4
Orientez l’antenne dans la direction OUEST
ou NORD-OUEST
RÉGION 5
Orientez l’antenne TOUT DROIT vers le ciel
(un emplacement extérieur peut être requis)
RÉGION ORIENTATION DE L’ANTENNE
RÉGION 1 Orientez l’antenne dans la direction EST ou
SUD-EST
RÉGION 2 Orientez l’antenne dans la direction SUD ou
TOUT DROIT vers le ciel (un emplacement
extérieur peut être requis)
RÉGION 3 Orientez l’antenne dans la direction OUEST
ou SUD-OUEST
