Chapitre 3 Présentation d’ensemble du
produit

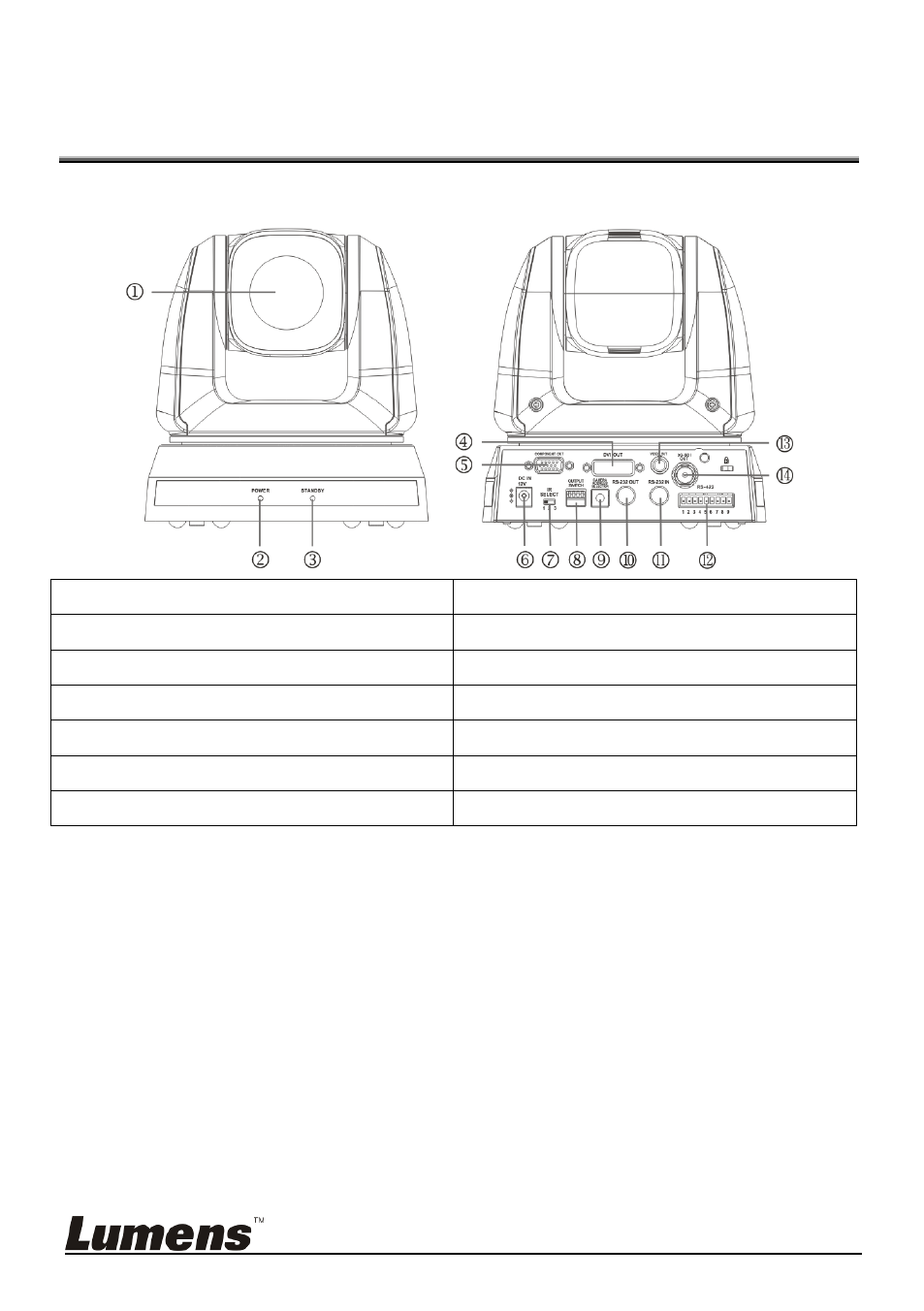

3.1 Vue d'ensemble
1. Objectif de la caméra
2. Voyant d'alimentation électrique
3. Voyant indicateur de veille
4. Sortie DVI
5. Sortie composants
6. Entrée Alimentation électrique
7. SELECTION IR
8. Commutateur de sortie
9. Sélecteurs d'adresse Caméra
10. Sortie RS-232
11. Entrée RS-232
12. Connexion RS-422
13. Sortie VIDEO
14. Sortie 3G-SDI
3.2 Description de l'indicateur LED
3.2.1 Puissance électrique :
3.2.1.1 Pas de lumière : É teint
3.2.1.2 Voyant vert : En cours d'utilisation
3.2.1.3 Clignotement vert : Signal de la télécommande reçu; l'indicateur
clignote toutes les 0,5 secondes
3.2.2 Veille :
3.2.2.1 Orange : En mode veille
3.2.2.2 Pas de lumière : Mise sous tension
