Français - 32

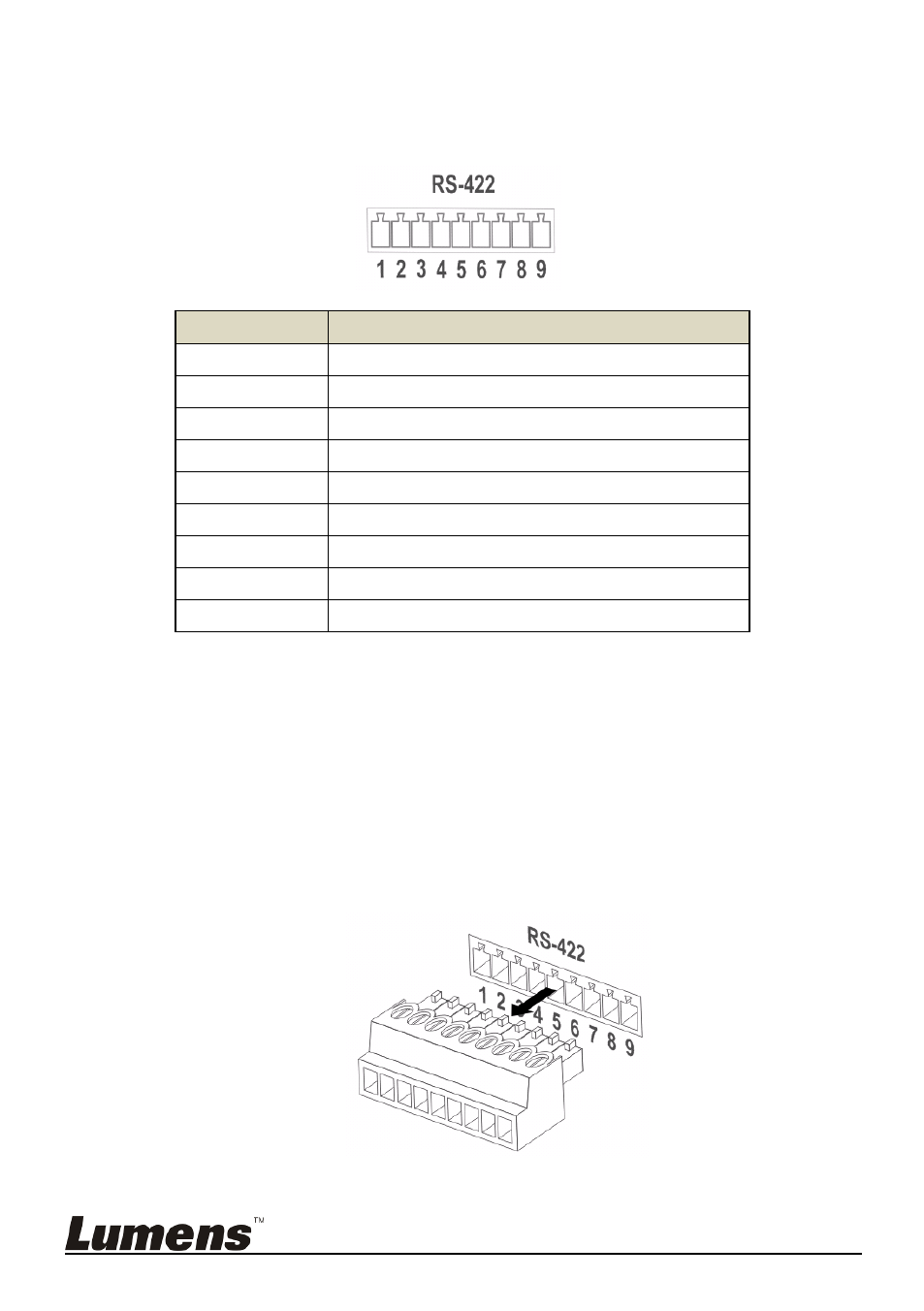

7.2 Connexion RS-422
7.2.1 RS-422 Broche Description
Pin NO. Fonction
1 SORTIE RXD -
2 SORTIE RXD +
3 SORTIE TXD -
4 SORTIE TXD +
5 TERRE
6 ENTRÉ E RXD -
7 ENTRÉ E RXD +
8 ENTRÉ E TXD -
9 ENTRÉ E TXD +
< Notice >
Pour les produits SONY, veuillez connecter IN/Entrée + à OUT/Sortie+
Pour les produits non-SONY, il peut être nécessaire de connecter IN/Entrée +
à OUT/Sortie
7.2.2 Utilisez la connexion RS-422
1. Tenir les deux côtés du connecteur RS-422 et tirez dans la direction
indiquée par la flèche sur la figure ci-dessous
