70
Powermax125 Manuel de l’opérateur 808082
6 – Configuration de la torche machine

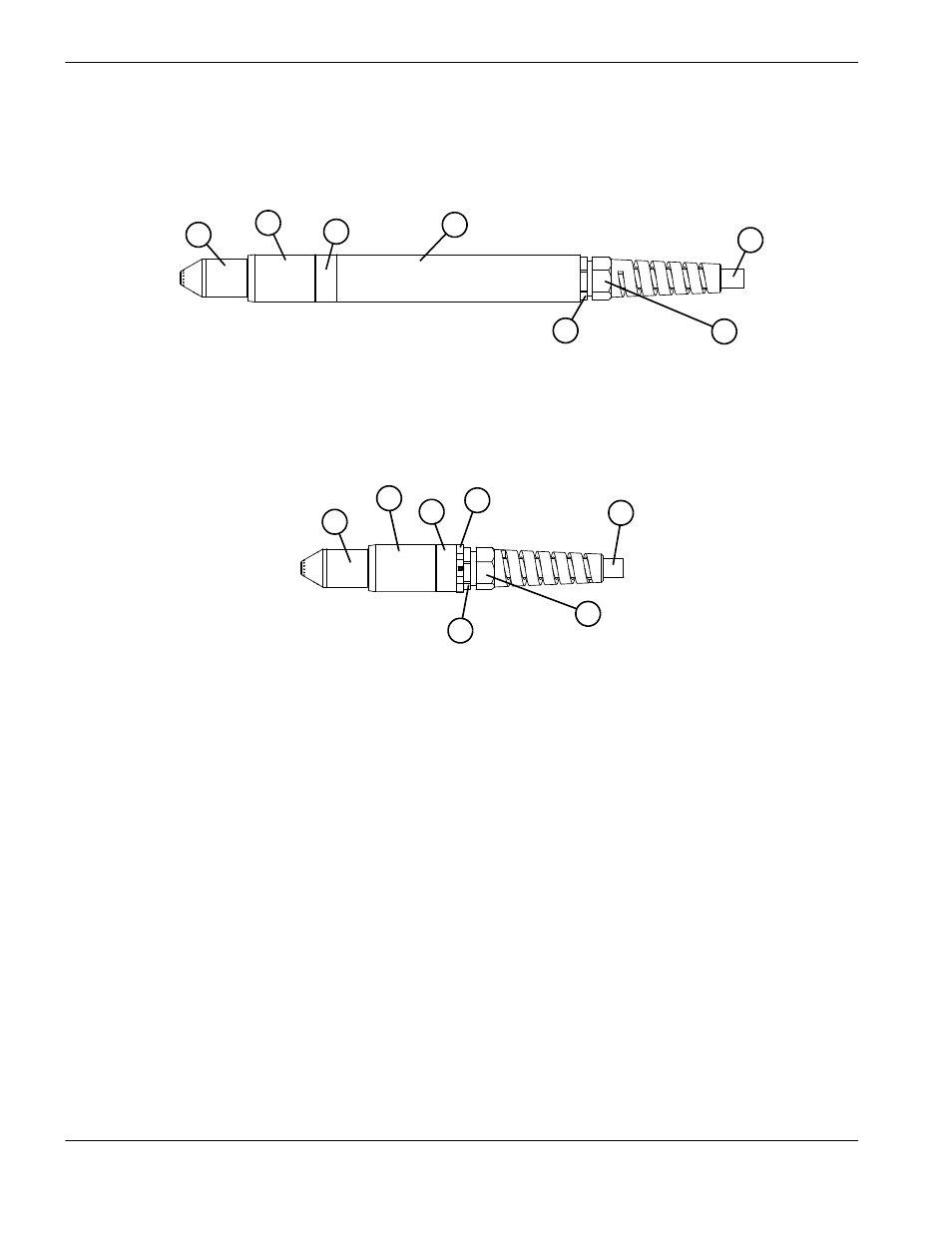

Composants de la torche machine
Torche machine Duramax Hyamp 180°
Consulter le tableau des légendes suivant.
Mini torche machine Duramax Hyamp 180°
Avant d’utiliser tout style de torche machine, vous devez :
 Monter la torche sur la table de coupe ou sur tout autre équipement.
 Choisir et installer les consommables.
 Aligner la torche perpendiculairement à la plaque.
 Fixer le faisceau de torche à la source de courant.
 Configurer la source de courant pour un démarrage à distance à l’aide d’une suspension télécommandée ou d’un
câble d’interface de machine.
1
2 3
4
6 8
7
1
4
5 8
3
7
2
1 Consommables
2 Serre-câble
3 Écrou du serre-câble
4 Faisceau de torche
5 Adaptateur (non utilisé pour les torches
machines pleine longueur)
6 Gaine de positionnement
(non utilisée pour les mini torches machines)
7 Coupleur
8 Collier de montage
