Powermax125 Manuel de l’opérateur 808082
125
8 – Entretien et réparation
Remplacement de la cartouche filtrante à gaz
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et s’assurer que l’alimentation en gaz est
débranchée.
2. Placer l’arrière de la source de courant de façon que la cuve de filtre à gaz soit facilement accessible.
3. Saisir la cuve de filtre de la main droite.
4. Enfoncer le loquet et faire tourner la cuve de filtre d’environ 45 degrés vers la droite.
5. Tirer la cuve de filtre directement vers le bas pour la retirer. La cartouche filtrante blanche et l’écrou de retenue sont
alors visibles.
6. Dévisser l’écrou de retenue en plastique qui retient la cartouche filtrante en place.
7. Remplacer la cartouche sale par une cartouche neuve. Remettre en place l’écrou de retenue en plastique ; serrer à la
main seulement.
8. Nettoyer la cuve de filtre en enlevant l’huile ou tout autre résidu.
9. Inspecter le joint torique sur le dessus de la cuve de filtre. Si nécessaire, remplacer le joint torique par le joint neuf
fourni dans le kit. Appliquer une fine couche de lubrifiant à la silicone sur le joint torique avant l’installation.
10. Insérer la cuve de filtre et s’assurer que le loquet est placé environ à 45 degrés vers la droite. L’orientation est
la même que lors de la dépose de la cuve de filtre.

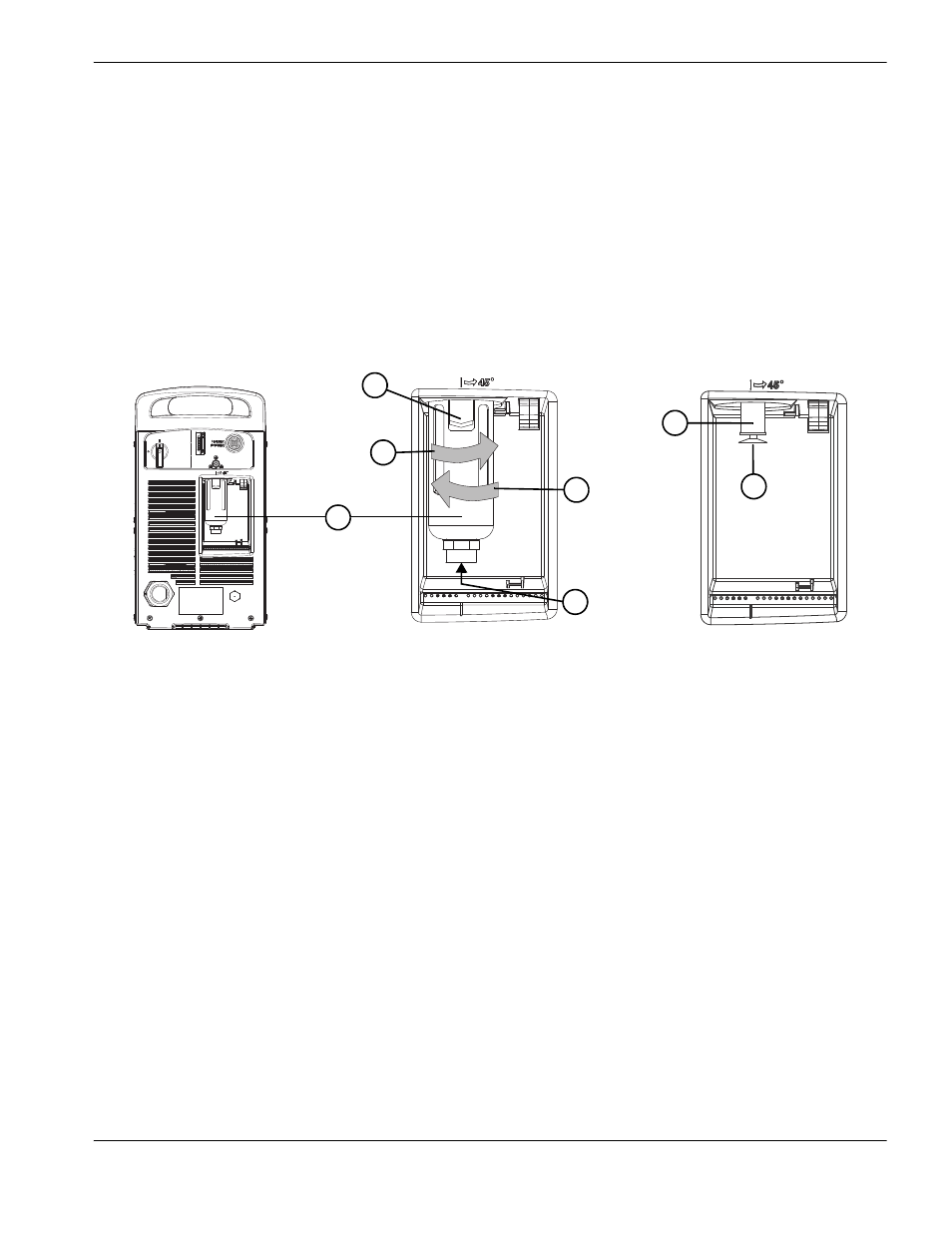

1
2
3
4
5 7
6
1 Loquet
2 Pivoter pour retirer
3 Cuve de filtre
4 Il est suggéré de soulever ici au moment de replacer
la cuve de filtre.
5 Pivoter pour installer
6 Cartouche filtrante de gaz
7 Écrou de retenue en plastique
