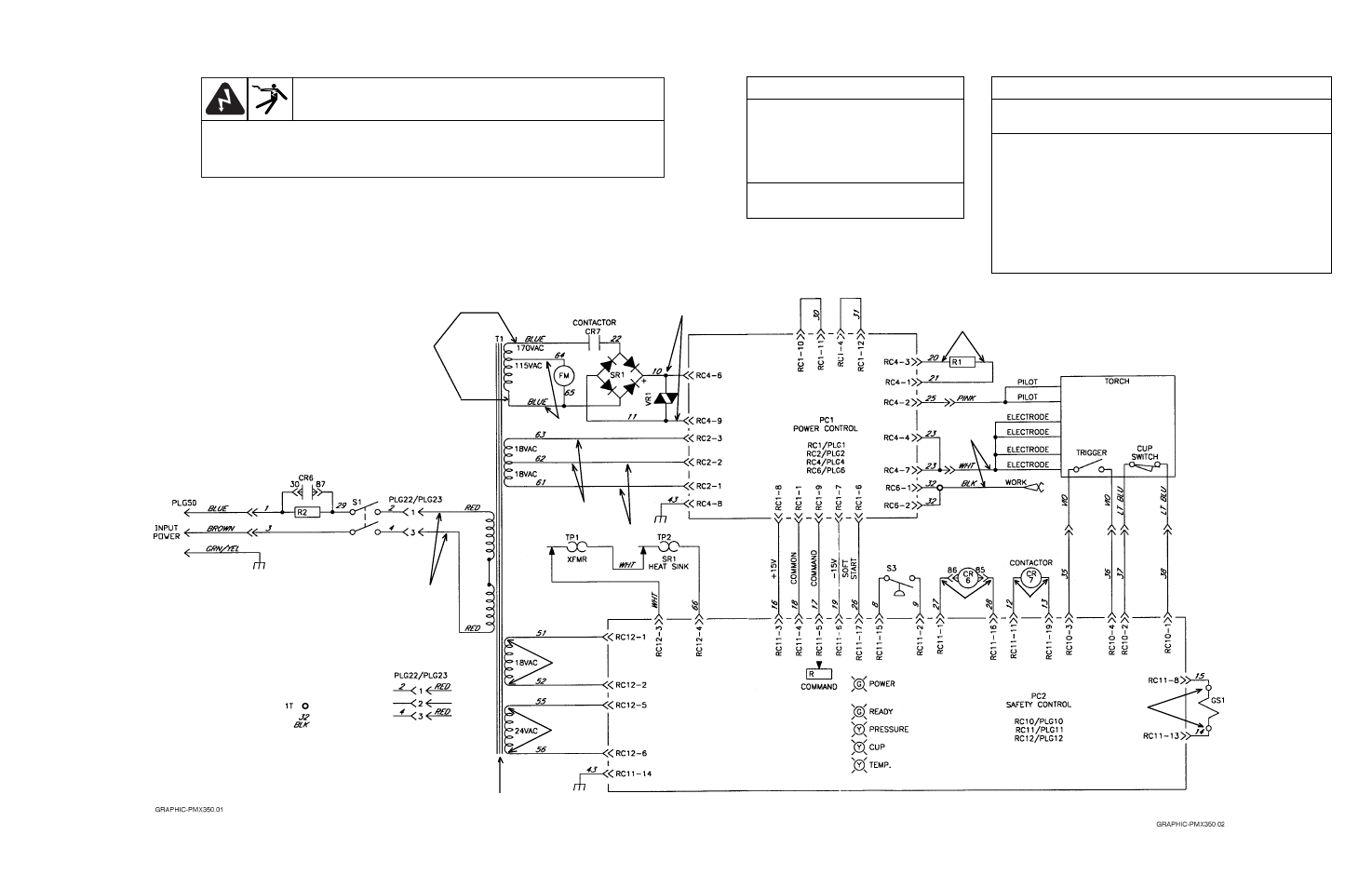

Schéma de câblage, 200 V de la Powermax350 page 5
AVERTISSEMENT
RISQUE DE DÉCHARGE ÉLECTRIQUE : Toujours couper l’alimentation et
débrancher le cordon ou placer le sectionneur sur OFF avant d’entretenir ou de
réparer l’appareil ou de remplacer les pièces consommables.
V4
V9
R1
V2
V8
V7
V5
V6
V1
Mesures de tension
a) Tolérance ±10 % sauf indication contraire
b) Référence – au circuit commun, fil 43 sauf indication contraire
V1 115 V c.a.
V2 200 V c.a.
V4 170 V c.a.
V5, V6, V7 18 V c.a.
V8 24 V c.a.
V9 265 V c.c. (tension à vide)
V10 22,5 V c.c. pendant l’arc pilote
V11 12 V c.c.
V12, V13 24 V c.c.
V14 265 V c.c. (tension à vide)
Valeurs de résistance
a) Tolérance ±10 % sauf indication
contraire
b) Mettre l’interrupteur d’alimentation
sur OFF (O) et débrancher la fiche
d’alimentation de la prise avant de
vérifier la résistance
R1 Toutes les valeurs de T1 sont
inférieures à 1 ohm
V11 V12
V14
V10
Power-Up
Delay Relay
Requires 40
PSI (2.8 bar)
to close S3
V13
