Essais du système
Il y a une pince de masse près de la partie supérieure du couvercle d’extrémité arrière que l’on peut utiliser comme
masse pour les essais qui exigent que le multimètre soit raccordé à la masse. Il y a également une masse sur le
dissipateur thermique avec accès au CI d’alimentation comme on l’indique à l’essai n
o 1.
DEL d’erreur
Le nombre de fois que la DEL d’erreur clignote indique le problème détecté. Chaque clignotement dure une demi
seconde et chaque série de clignotements est séparée par une pause de 2 secondes. Voir les essais du système
plus loin dans cette section. On y donne les méthodes d’essai détaillées.
Nombre de
clignotements,
de la DEL d’erreur
Problème indiqué Solution
1 CI de commande défectueux Remplacer le CI de commande.
2 CI d’alimentation défectueux Remplacer le CI d’alimentation.
3
Soit un CI d’alimentation
défectueux ou un CI de
commande défectueux
• Effectuer l’essai n o 3. Si l’une ou l’autre des valeurs est
inadéquate, remplacer le CI d’alimentation.
• Effectuer l’essai n o 2. Si l’une ou l’autre des valeurs pour
les contacts 5, 7 ou 12 sont inadéquates, déposer le CI de
commande et refaire l’essai. Si les valeurs sont bonnes,
remplacer le CI de commande.
• Quand on effectue l’essai n o 2, si les valeurs des contacts
5, 7 et 12 sont adéquates mais que d’autres valeurs sont
inadéquates, remplacer le CI d’alimentation.
4
Électrovanne de gaz
défectueuse
Remplacer l’électrovanne de gaz.
5 Ventilateur défectueux Remplacer le ventilateur.

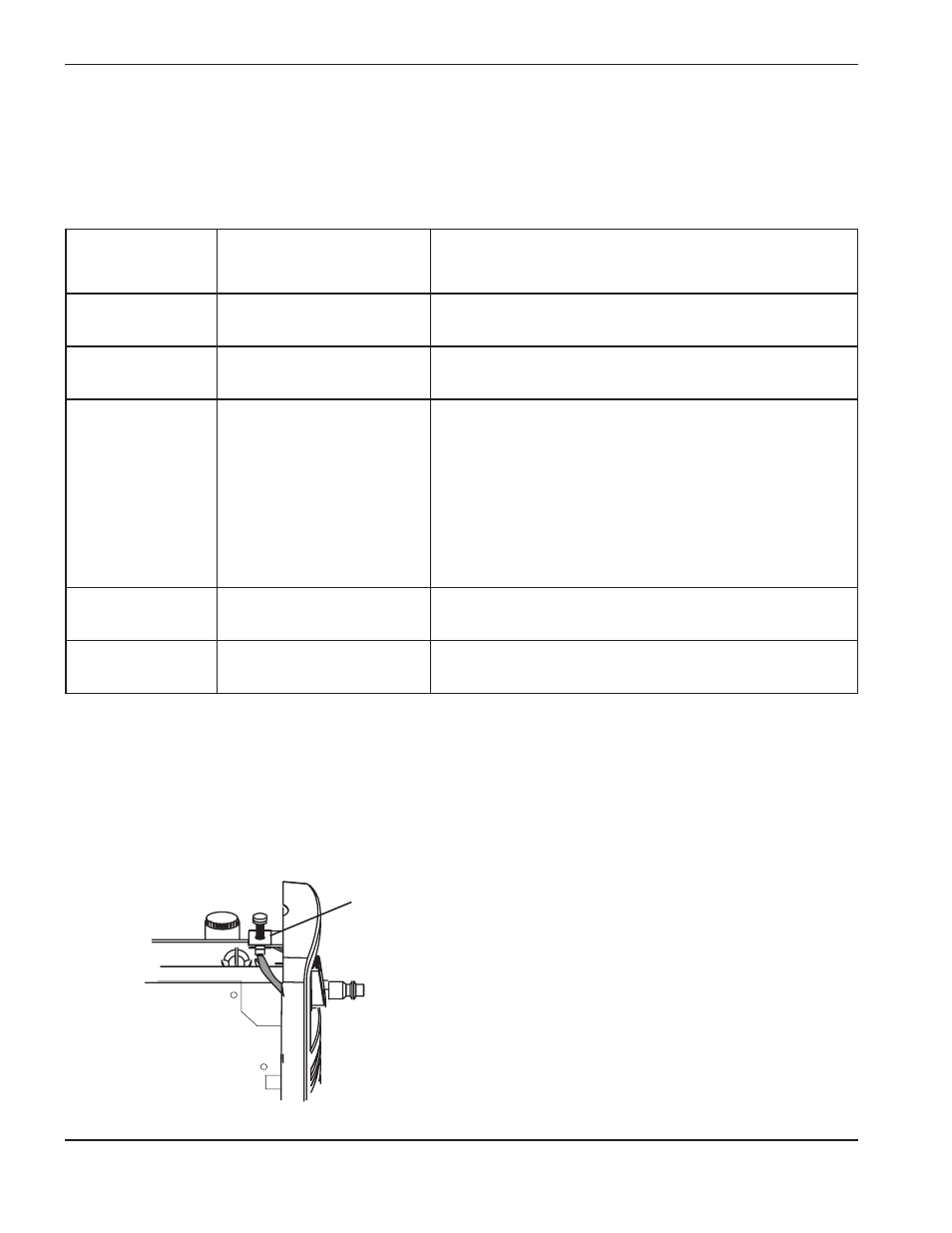

Pince fil de masse
