ENTRETIEN/NOMENCLATURE DES PIÈCES
1
powermax30
Manuel de l’opérateur 5-13
12. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant. Positionner
la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer
le capot.
13. Reconnecter l’alimentation électrique et le gaz d’alimentation.
Remplacer le câble de retour
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le
gaz d’alimentation.
2. Déposer le capot de la source de courant ainsi que la barrière Nomex devant le
CI d’alimentation.
3. Enlever la vis et la rondelle de J22 sur le circuit imprimé d’alimentation (aussi étiqueté
« work lead » [câble de retour]) qui fixe le câble au circuit imprimé. Mettre la vis et la rondelle
de côté.

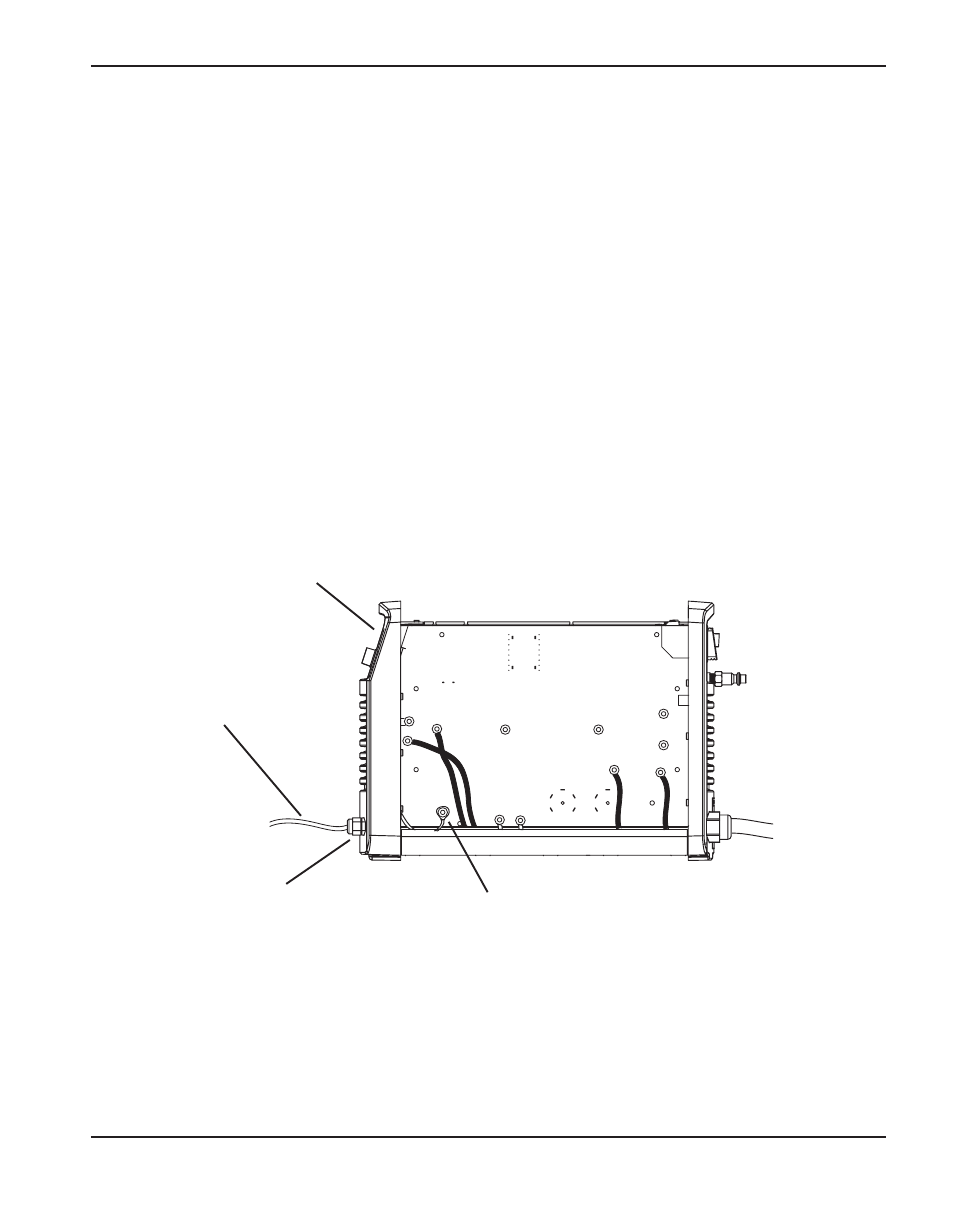

Câble de retour
Raccordement du câble de
retour au circuit imprimé (J22)
Couvercle
d’extrémité
avant
Serre-câble
4. Soit enlever le couvercle d’extrémité avant soit l’incliner pour l’écarter légèrement de la source
de courant. Depuis l’intérieur du couvercle d’extrémité, dévisser l’écrou qui fixe le serre-câble
au couvercle d’extrémité.
