ENTRETIEN/NOMENCLATURE DES PIÈCES
1
powermax30
Manuel de l’opérateur 5-9

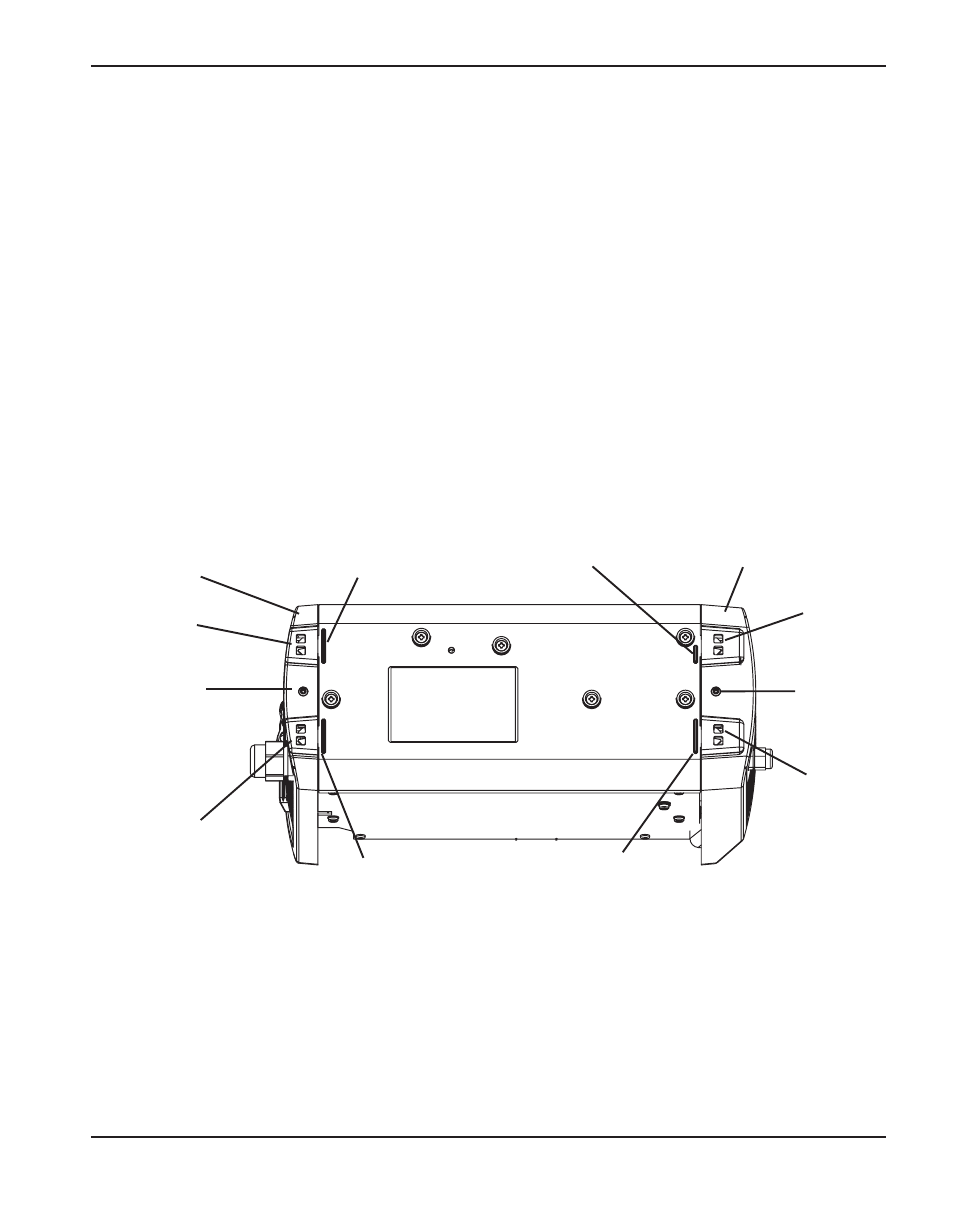

Couvercle
à pression
Couvercle
à pression
Couvercle
à pression
Couvercle
à pression
Nervure
Nervure
Nervure
Nervure
Vis de
retenue Vis de
retenue
Couvercle d’extrémité
arrière Couvercle d’extrémité
avant
4. Enlever la vis de retenue du fond du panneau d’extrémité.
Dépose d’un couvercle d’extrémité
On peut déposer les couvercles d’extrémité pour les remplacer. De plus, certaines réparations
seront plus faciles à effectuer si le couvercle d’extrémité a été enlevé.
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz
d’alimentation.
2. Déposer le capot et la barrière Nomex.
3. Poser la source de courant sur le côté sur un établi ou la maintenir sens dessus dessous. Les
pieds relevés au fond de l’appareil comportent des orifices pour donner accès aux couvercles à
pression qui maintiennent les couvercles d’extrémité en place. Près de chaque pied, il y a une
nervure relevée.
