INSTALLATION
1
powermax
1250 Manuel de l’opérateur 3-13

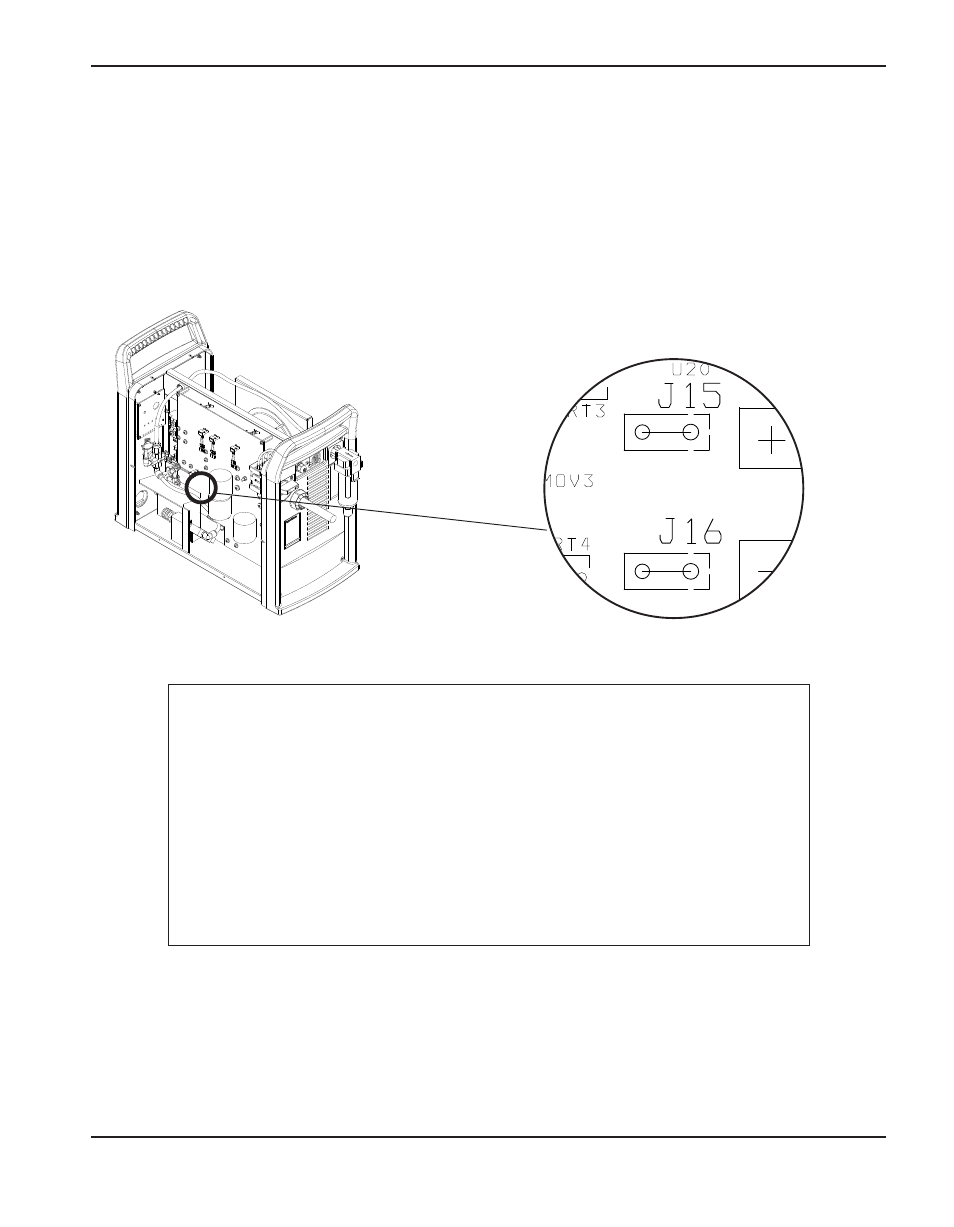

4. Trouver le CI d’alimentation comme on l’illustre ci-après. Utiliser des cosses faston de 1/4 po
de type isolé pour connecter à J15 et J16.
Note : Les tensions de 120 V c.a. ou de 24 V c.a. doivent provenir d’une source extérieure.
Signal : TENSION D’ARC (réglage de la hauteur de torche)
Type : Sortie
Remarques : Tension d’arc intégrale. Pas de diviseur de tension. 300 V c.c.
maximum. (Signal pas disponible sur le connecteur du
panneau arrière.)
J15 +V c.c.
J16 -V c.c.
5. Serrer le serre-câble.
6. Replacer le capot.
