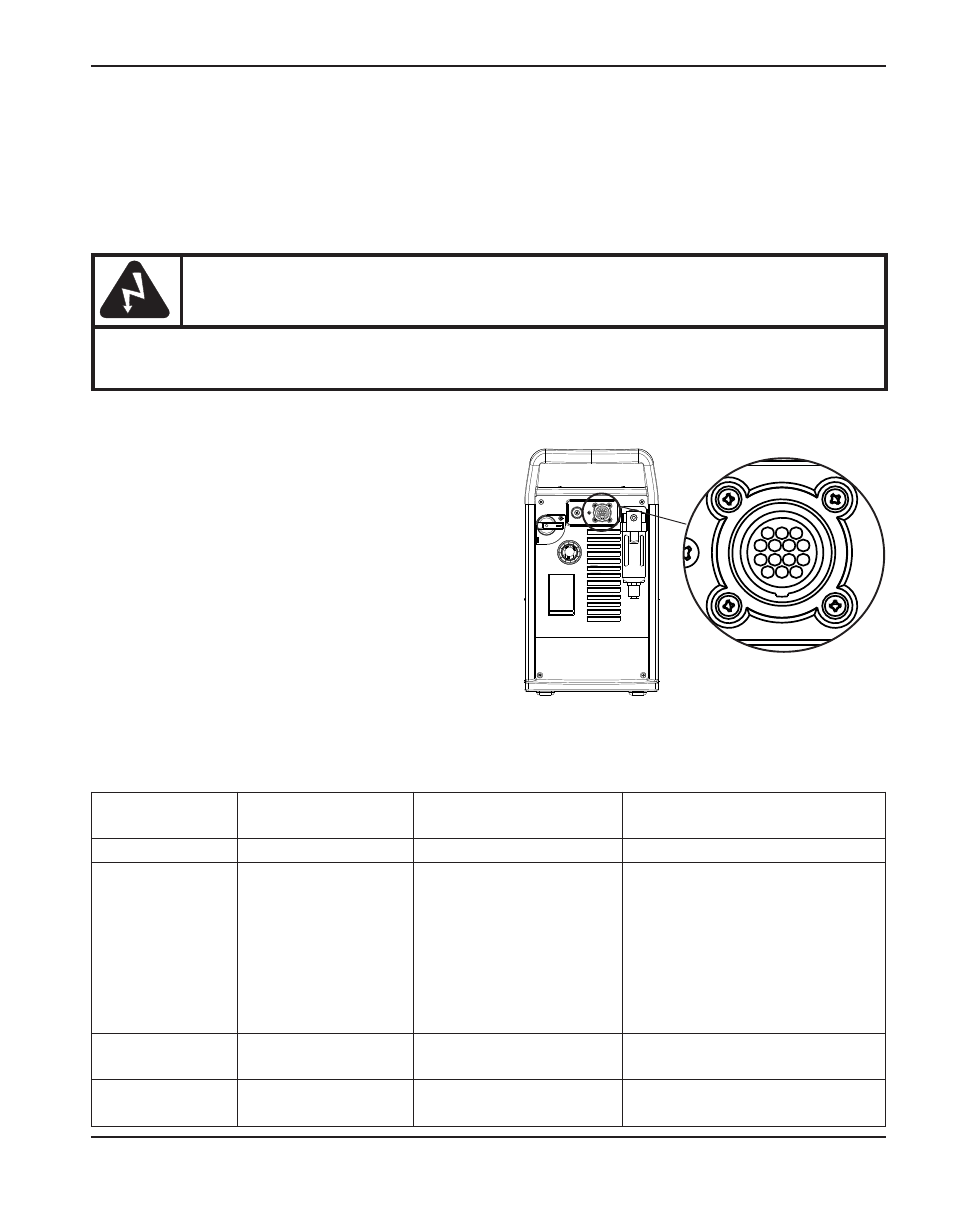

Connexion de l’interface machine
Les signaux pour le transfert d’arc et l’amorçage
sont disponibles par la connexion d’interface
machine à l’arrière de la source de courant.
Brancher le câble d’interface machine
(réf. 023206) dans le connecteur sur le
panneau arrière.
Les sources de courant Powermax1250 vendues
comme faisant partie intégrante de l’ensemble
PowermaxEdge® comprennent un câble
d’interface machine avec un diviseur de tension.
Se reporter au tableau suivant quand on connecte
le câble d’interface machine à la machine de coupage.
INSTALLATION
1
powermax
1250 Manuel de l’opérateur 3-11
Connexion de la télécommande ON/OFF
Dans le cas de la torche machine (T80M), les entrées pour l’amorçage de l’arc sont disponibles
par la connexion d’interface machine à l’arrière de la source de courant. Brancher la télécommande
Hypertherm (voir la nomenclature pour les numéros de référence) dans le connecteur sur le
panneau arrière.
Signal : Start (amorçage
plasma) XFER(met la machine
en marche) PowermaxEdge (câble d’interface
avec diviseur de tension)
Type : Entrée Sortie Sortie
Remarques : Normalement ouvert.
Tension à vide 18 V
c.a. aux bornes
START. Nécessite la
fermeture du contact
sec pour s’activer Normalement ouvert.
Fermeture du contact sec
lors du transfert de l’arc.
Tension de 120 V c.a.
maximum au relais
d’interface machine ou au
dispositif de commutation
(fourni par le client). Signal d’arc divisé de 50/1
Contacts du
panneau arrière 3, 4 12, 14 5, 6
Fils du câble –
023206 Vert, noir Rouge, noir Noir, rouge
AVERTISSEMENT
La télécommande ON/OFF ne fonctionne pas quande une torche manuelle
est montée.
