CONFIGURATION DE LA TORCHE
3-20 powermax
65/85 Manuel de l’opérateur
Branchement d’un câble d’interface de machine (en option)
Les sources de courant des Powermax65 et Powermax85 sont équipées d’un diviseur de
tension facultatif cinq positions installé en usine et conçu pour être raccordé sans risque ni outil.
Le diviseur de tension intégré offre une tension d’arc réduite de 20:1, 21.1:1, 30:1, 40:1 et 50:1
(sortie maximale de 18 V). Une prise facultative située à l’arrière de la source de courant permet
d’accéder à la tension d’arc réduite et aux signaux pour le transfert d’arc et le démarrage plasma.
Note : Le diviseur de tension est réglé en usine à 50:1. Pour modifier le réglage,
consultez 3-23 Réglage du diviseur de tension à cinq positions.
Attention : le diviseur de tension interne installé en usine fournit un maximum
de 18 V en cas de circuit ouvert. Il s’agit d’une tension de sortie
fonctionnelle très basse protégée par l’impédance (ElV) qui permet
d’éviter les risques d’électrocution, les problèmes d’énergie et les
risques d’incendie dans des conditions normales sur la prise
d’interface de la machine et d’éviter tous ces risques en cas d’une
seule défaillance sur le câblage d’interface de la machine. le diviseur
de tension n’est pas tolérant aux pannes et les sorties ElV ne
répondent pas aux exigences de sécurité de basse tension (SElV)
pour le raccordement direct du matériel informatique.
Hypertherm offre plusieurs choix de câbles d’interface de machine pour les Powermax65
et Powermax85 :
• Pour utiliser le diviseur de tension intégré qui fournit une tension d’arc réduite en plus
des signaux pour le transfert d’arc et le démarrage plasma :
- Utilisez le numéro de référence 228350 (7,62 m) ou 228351 (15 m) pour les fils
possédant des cosses rectangulaires aux terminaisons.
- Utilisez le numéro de référence 123896 (15 m) pour les câbles dont les terminaisons
possèdent un connecteur D-sub. (Compatibles avec les produits Edge Ti et Sensor
PHC Hypertherm.)

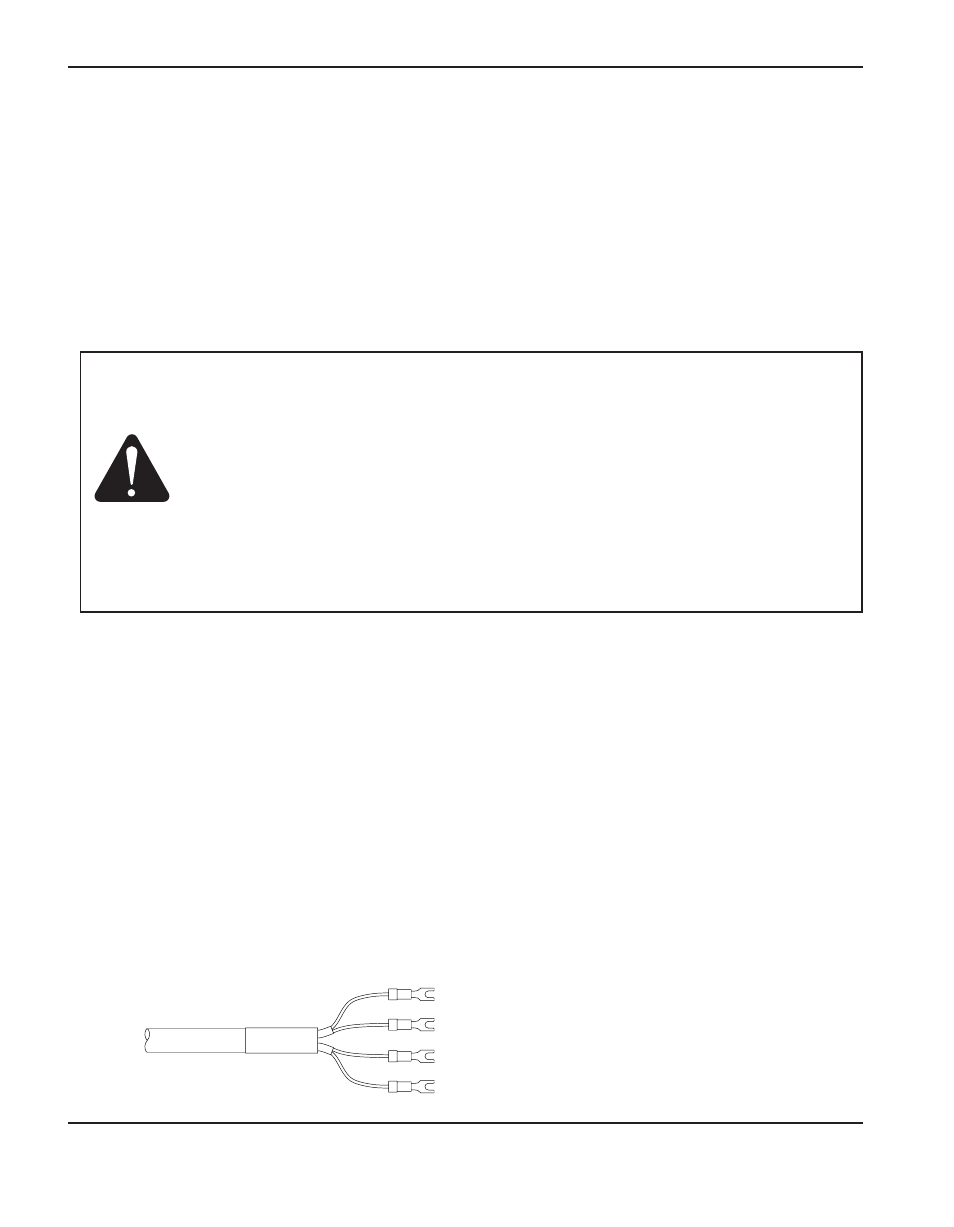

• Pour utiliser les signaux pour le transfert d’arc et le démarrage plasma uniquement, utilisez
le numéro de référence 023026 (7,6 m) ou le numéro de référence 023279 (15 m). Ces
câbles possèdent des cosses rectangulaires, comme le montre l’illustration ci-dessous.
