CONFIGURATION DE LA TORCHE
powermax
65/85 Manuel de l’opérateur
3-13
7. Débranchez le connecteur du fil du contacteur de détection de buse.
8. Utilisez un tournevis à pointe cruciforme n° 2 pour retirer la vis qui fixe le fil pilote au corps
de la torche.
9. Utilisez des clés de 4/16 po et de 3/8 po (ou ajustables) pour desserrer l’écrou qui fixe la
conduite d’alimentation en gaz au faisceau de torche. Mettez le corps de la torche de côté.
Note : Couvrez l’extrémité de la conduite de gaz sur le faisceau de torche de ruban adhésif
pour éviter que les impuretés et d’autres contaminants ne pénètrent dans la conduite
de gaz lorsque vous faites passer le faisceau dans la gouttière.
10. Dégagez le coupleur, la gaine de positionnement (torche machine pleine longueur), l’écrou
du serre-câble et le corps du serre-câble en les faisant glisser hors du faisceau de torche.
11. Si vous n’avez pas besoin de la crémaillère d’engrenage sur une torche machine pleine
longueur, glissez-la sur la gaine de positionnement vers l’extrémité consommables de la gaine.
12. Faites passer le faisceau de torche dans la gouttière de la table de coupe.

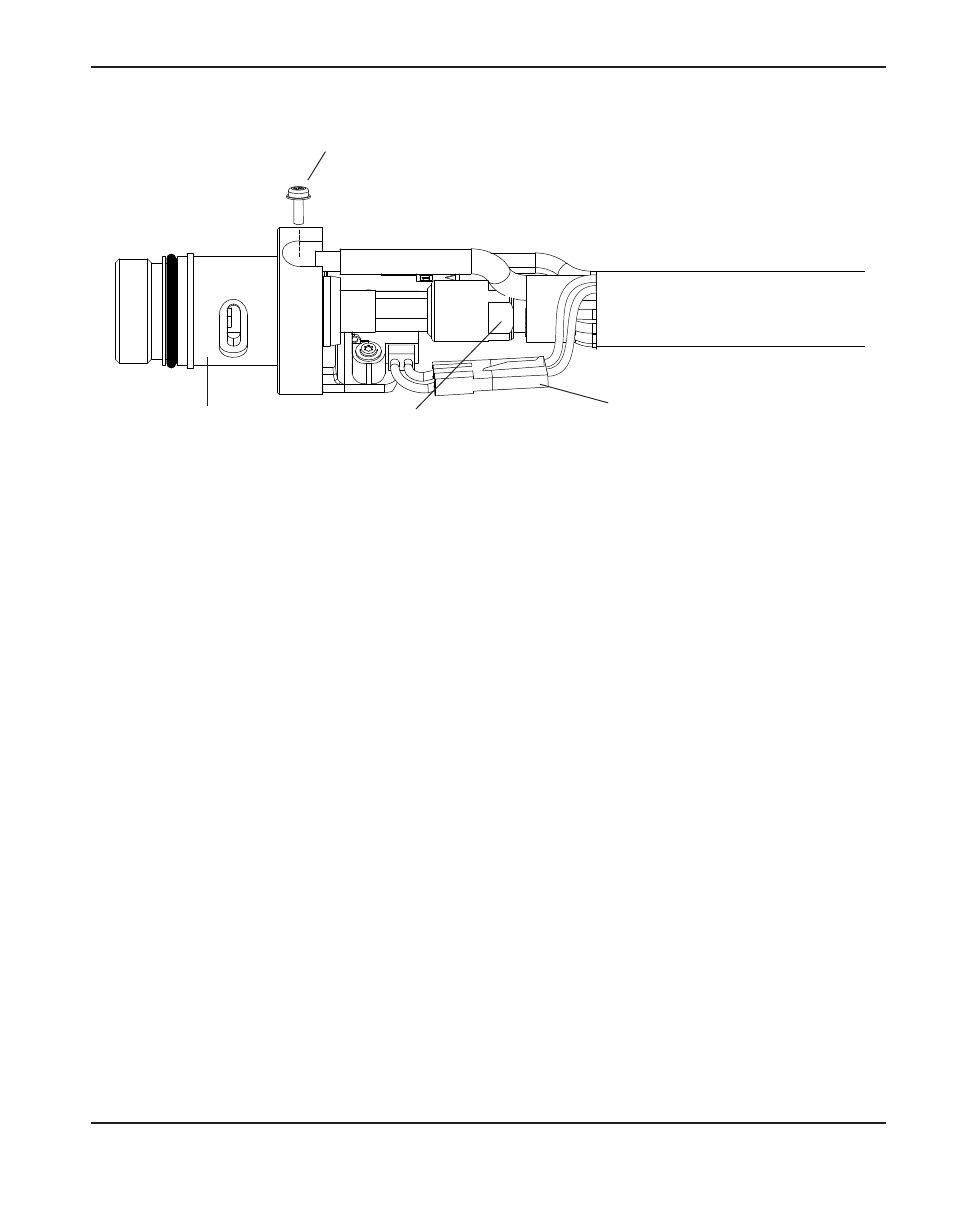

Raccord de la conduite
d’alimentation en gaz
Tête de torche
Vis de borne
du fil pilote
Connecteur du fil du contacteur
de détection de buse
