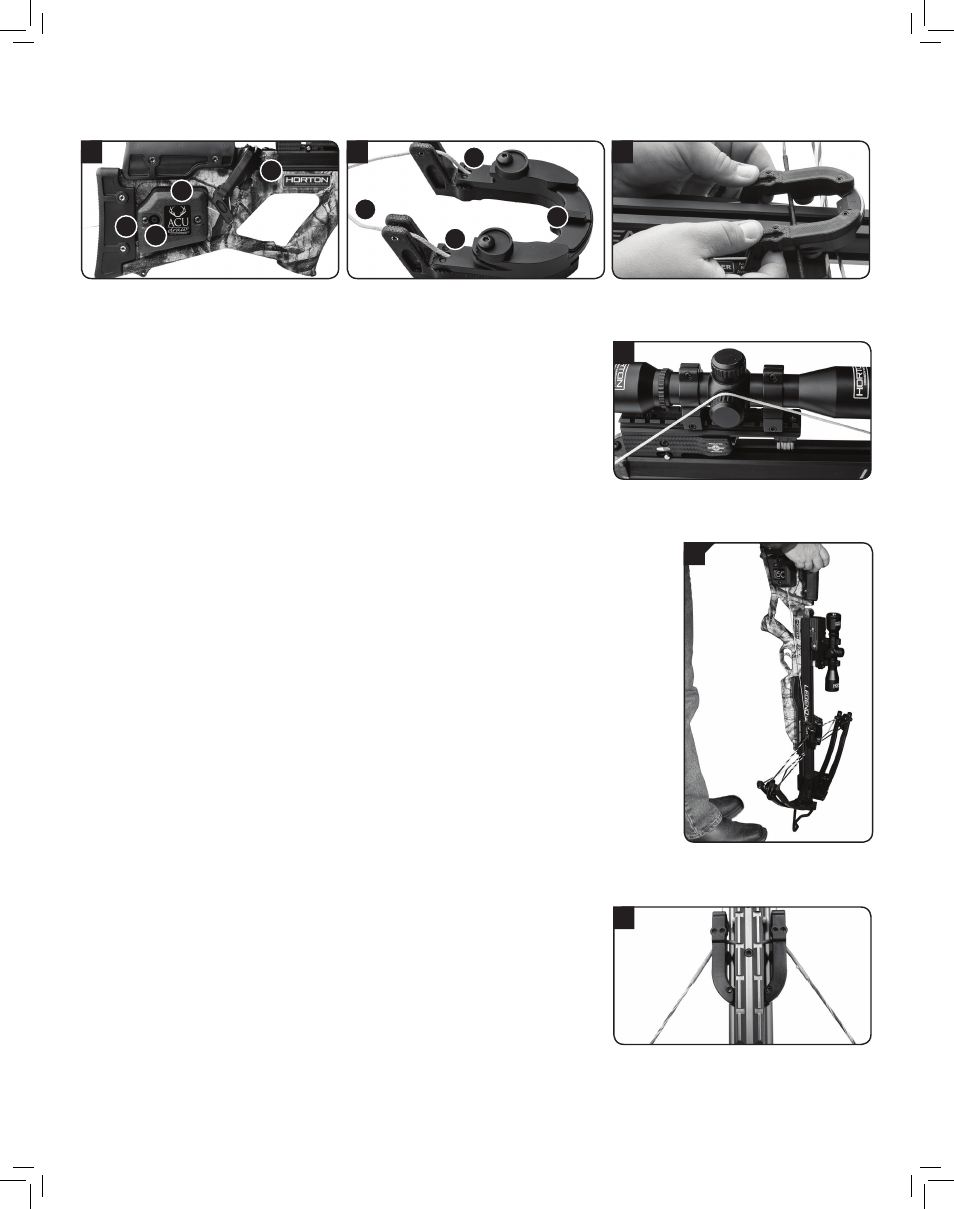

2. Poussez le volet de sécurité (levier) (photo 4 article B) vers le bas pour le dégager, soulevez la griffe de sa position de
rangement derrière la boîte de déclenchement et connectez ses fentes (photo 5 article G) au câble (photo 6).
La tige de guidage de la griffe (F) située à l’avant de la griffe s’intégrera dans
la rayure de vol de flèche du canon et gardera la griffe centrée lorsque vous
tournez la manivelle du mécanisme. Assurez-vous que le câble de serrage
n’accroche pas à la lunette, aux boutons de sécurité en laiton ou à toute autre
pièce de l’arbalète (photo 7).
Notez que le câble de tirage passe complètement à travers la griffe pour
qu’elle reste centrée lorsque vous tournez la manivelle du mécanisme. Cette
fonctionnalité d’auto-centrage favorise la précision des tirs, car elle fonce le
mécanisme à armer le câble de façon centré, chaque fois.
3. Soulevez le volet de sécurité pour l’engager. Insérez la manivelle dans
l’entraînement (photo 4 article C).
4. Positionnez l’arbalète sur son étrier ou placez-la sur une table en face de
vous et tenez la plaque de couche dans votre main gauche.
Pour les gauchers, il suffit de tourner l’arbalète de sorte que la manivelle
s’engage dans l’entraînement à votre gauche.
Ne mettez pas votre pied dans l’étrier lorsque vous armez l’arbalète
avec l’ACUdraw parce que si un bris du câble de tirage se produit
pendant l’armement de l’arbalète, la griffe sera expulsée et entraînera
des blessures à votre pied.
5. Lorsque le bouton de sécurité est à la position FIRE (point rouge),
tournez la manivelle de l’ACUdraw dans le sens horaire. Il faut environ
20 à 30 tours pour armer l’arbalète (photo 8), selon le modèle. Vous
saurez que l’arbalète est armée quand vous voyez le bouton de sécurité
de la détente passé à la position
SAFE (point blanc). Vous devez arrêter
de tourner la manivelle dès que le bouton de sécurité de la détente
se déplace à la position « SAFE ». De graves dommages à la boîte de
déclenchement et/ou à l’ACUdraw peuvent être causés en tournant la
manivelle du mécanisme au-delà de sa capacité.
6. Une fois armé, vous pouvez voir que la griffe tient le câble sous tension au
lieu du volet (photo 9).
Vous devez soulager cette tension avant de tenter de dégager le
mécanisme de sécurité ou de retirer la griffe.
3
8
Enclenchez le volet de sécurité, insérez
la manivelle et commencez à la tourner.
7
Ne pas laisser le câble de tirage s’accrocher sur une
partie de l’arbalète, de la lunette ou des accessoires.
9
Notez que le câble est sous tension lorsque l’arbalète
est armée.
A-Couverture B-Volet de sécurité (Levier)
C-Drive Hex D-Griffe à la position de rangement
E-Câble F-Tige de guidage G-Fentes de câble Connectez les fentes du câble à la section inférieure
de la tige dans la rayure de vol de flèche du canon.
4 5 6
B
A
C
D
E
F
G
G
