p10
Remarque: Il est plus facile de garder le
lanceur équilibrée si vous mettez les deux
cames vers le centre de la roulette.
des plaques de verre (2)
pinces
(le nombre requis dépend
de la longueur de la
plaque.)
entretoises
pieds de nivellement (4)
coulée berceau
cames (2)
Insérer la came(s)
dans les trous de came
et se diriger vers le
centre de verrouiller
l’ensemble de plaque
de verre.
joint (côté mousse vers le bas)

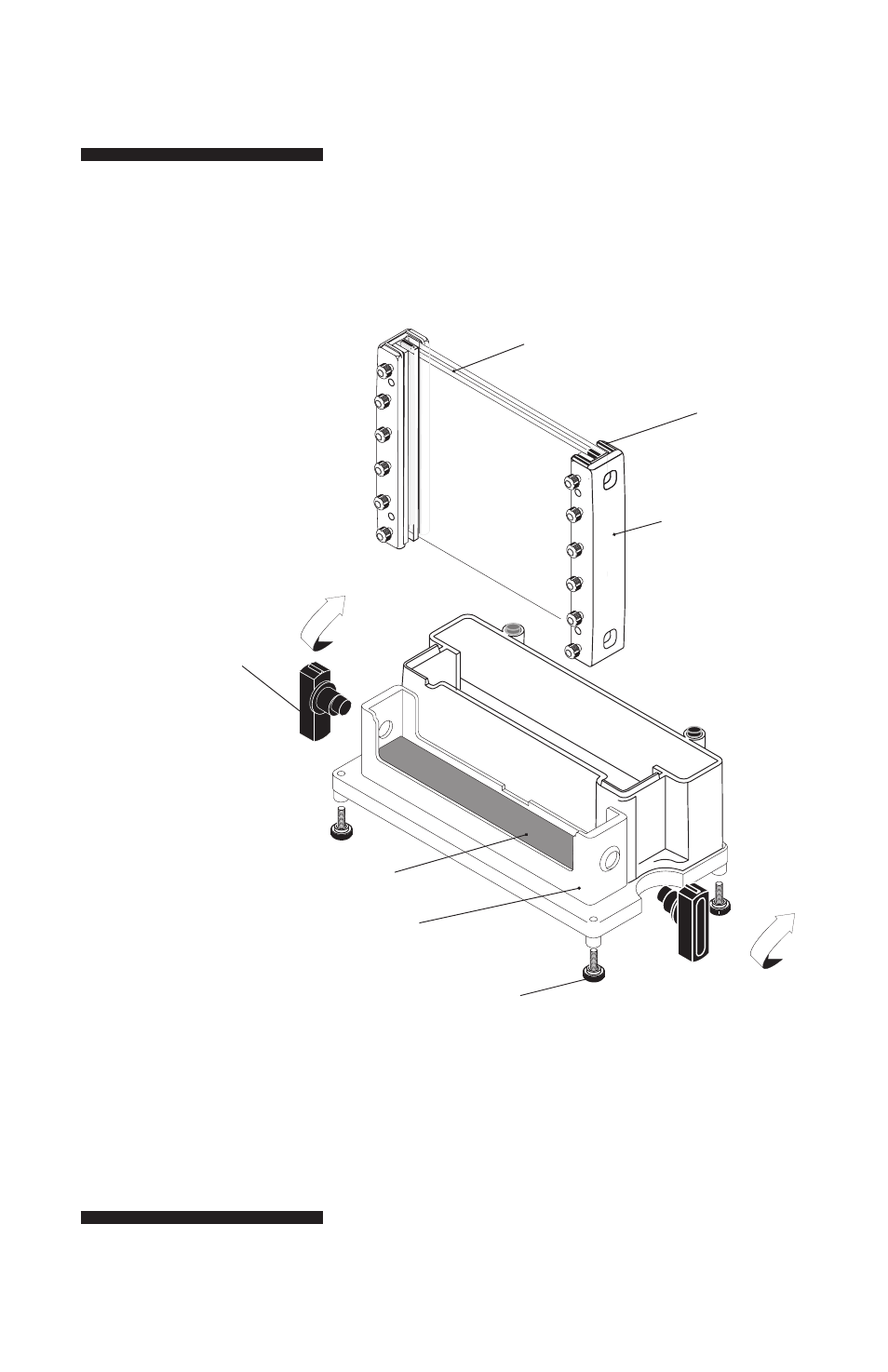

Fig 5. Caster composants et
l’assemblage.
1. Abaissez le sandwich assemblé
dans le berceau de coulée.
2. Insérez cames dans les trous
de came à la fin de crête vers
le haut.
3. Tourner la came jusqu’à
180° jusqu’à ce que le joint
d’étanchéité de plaques de
verre contre le joint.
