5 Ventilateurs d’extraction de plafond SP
®
3
4
1
2
Vis du
sachet de
pièces
Attacher des serre-câbles à
la plaquette défonçable. La
plaquette se monte sur l’extérieur
du caisson et peut être orientée
selon les besoins.
Raccorder les fils
Ventilateur
Éclairage

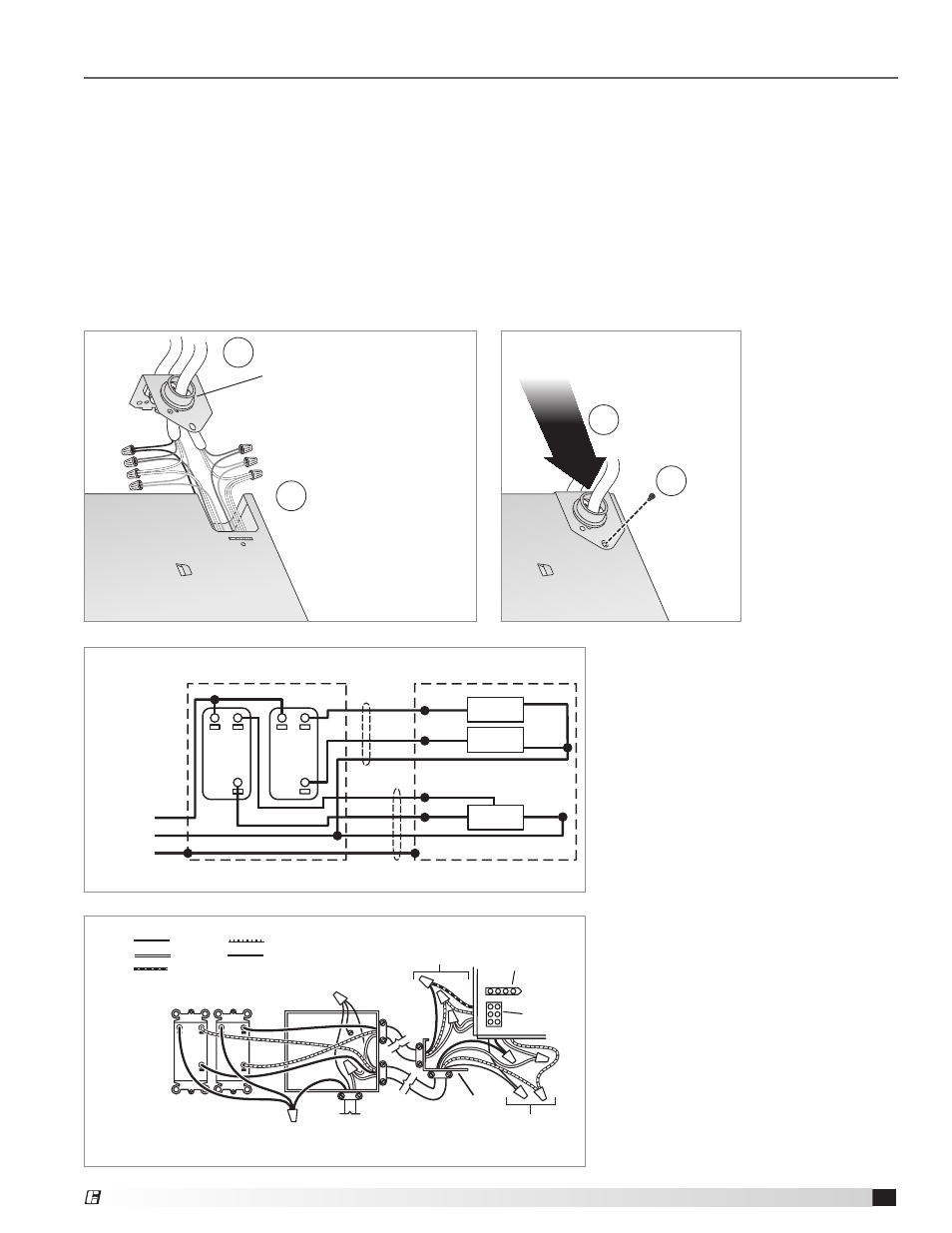

5 - Raccorder les câbles et poser la plaquette défonçable
• Tirer un câble d’alimentation 120 Vc.a. jusqu’à
l’emplacement de l’installation.
• Utiliser des connecteurs homologués UL qui
conviennent pour attacher le câble à la plaquette
défonçable fournie dans le sachet de pièces.
• Raccorder les fils comme indiqué sur le schéma de
câblage.
• Ne pas utiliser un interrupteur à gradateur pour
commander l’éclairage.
Installation dans une construction neuve
ENTRÉE
ALIM
TER TER
BLC BLC
BLC
BLC
BLC
BLC NR
NR
NR BLU
NR
RGE RGE (Niveau nominal)
RGE RGE
NR*
INTERRUPTEUR
GÉNÉRAL M/A
VENTILATEUR
SÉLECTEUR
DE MODE
VENTILATEUR
LAMPE
LAMPE
VEILLEUSE
VEILLEUSE
APPAREIL BOÎTE DE COMMUTATION (*Niveau réglable)
(2) COMMANDES
2 FONCTIONS
PLAQUETTE
DÉFONÇABLE
PRISE DE
VENTILATEUR
PRISE
D’ÉCLAIRAGE
FILS DE PRISE
D’ÉCLAIRAGE
FILS DE PRISE
DE VENTILATEUR
(2) COMMANDES 2 FONCTIONS
(acheter séparément)
ENTRÉE
ALIM 120 VCA
SÉLECTEUR
DE MODE
INTERRUPTEUR
GÉNÉRAL M/A
VENTILATEUR
BOÎTE DE
COMMUTATION
LAMPE
VEILLEUSE
NOIR
BLANC
BLEU ROUGE
TERRE
(vert ou dénudé)
