Manuel d'installation, d'utilisation et d'entretien
Veuillez lire ces instructions et les conserver pour consultation ultérieure. Lisez avec attention avant d'essayer
d'assembler, d'installer, d'utiliser ou d'entretenir le produit décrit. Pour votre protection et celle des autres,
respectez toutes les informations de sécurité. Toute infraction à ces instructions peut provoquer des blessures
corporelles et des dommages matériels!
1 Ventilateurs d’extraction de plafond SP
® ®
®
99045144B
Modèle SP110L/SP80L
Ventilateur d’extraction
de plafond multivitesse lumineux

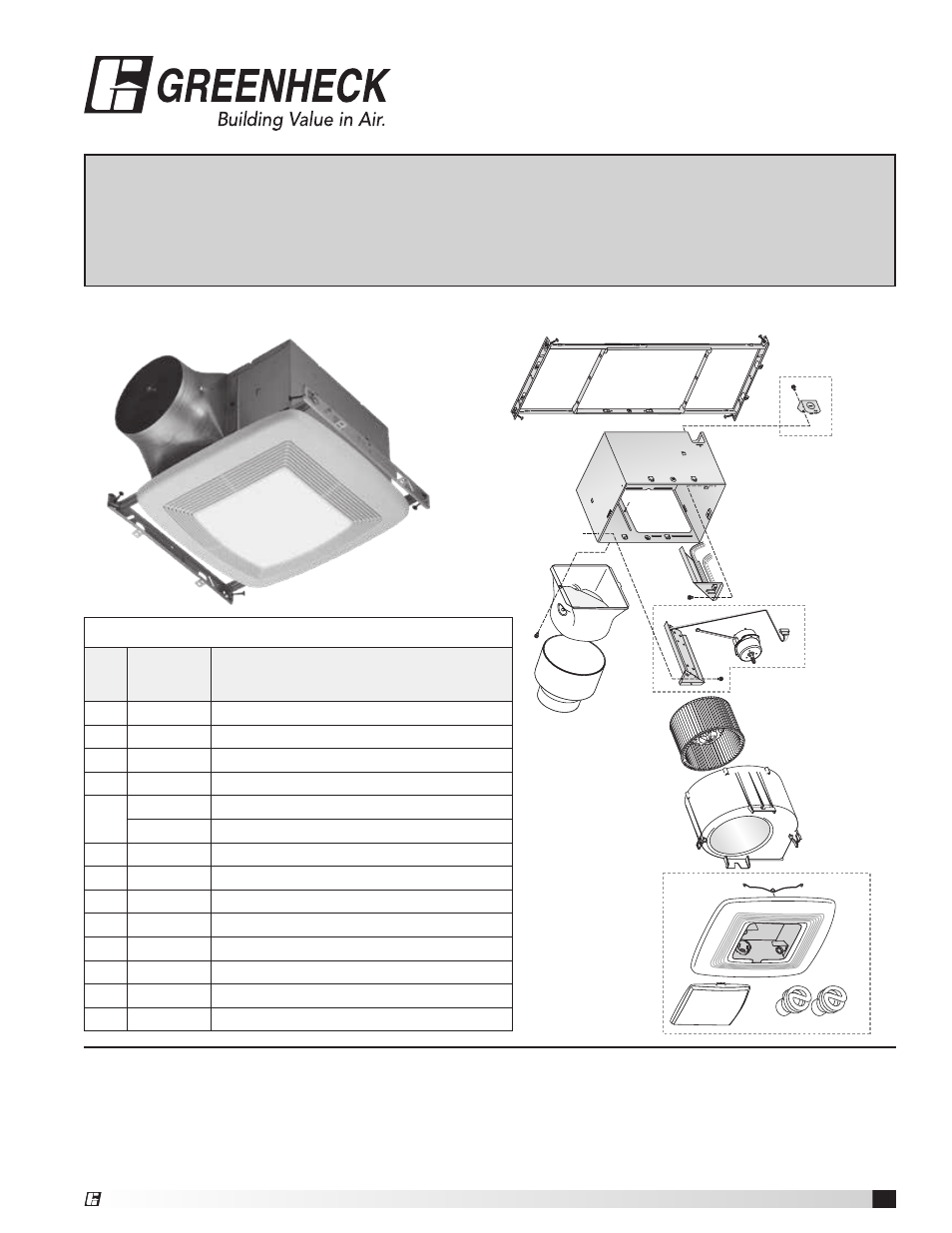

Pièces de rechange
N°
rep.
Greenheck
Numéro de
Pièce
Description
1 435100 Bâti de montage
2 435101 Plaquette défonçable et vis
3 435102 Caisson
4 435103 Panneau/faisceau de câblage
5
434112 Commande et moteur (SP80L)
435113 Commande et moteur (SP110L)
6 435106 Connecteur de gaine - 6 po
7 435114 Réducteur 6 po à 4 po (modèle SP80L seulement)
8 435108 Turbine
9 435115 Volute
10 435117 Grille (comprend rep. 11, 12, 13)
11 435111 Ressort de grille (2 requis)
12 435118 Optique
13 435119 Ampoule, GU24 18W 3500K FL (2 requises)
Table des matières
Mises en garde ......................................................... 2
Installation typique ................................................... 2
Installation dans une construction neuve ................. 3
Installation de rénovation ......................................... 7
Installation facile aussi bien dans les constructions
neuves que les rénovations. Modèle SP110L / SP80L
Fonctionnement ..................................................... 11
Nettoyage et entretien ............................................ 12
Dépannage ............................................................. 12
Notre engagement .................................................. 12
5
10
12
1
3
6
7
4
8
9
11
13
2
