7. Apriete por completo las tuercas de mariposa (F11).
Garantía
Para información sobre la garantía:
En EE.UU., llame al: 1-866-342-4089 o visite nuestro sitio de internet
en www.GladiatorGW.com
En Canadá, llame al 1-800-807-6777 o visite nuestro sitio de internet
en www.gladiatorgarageworks.ca

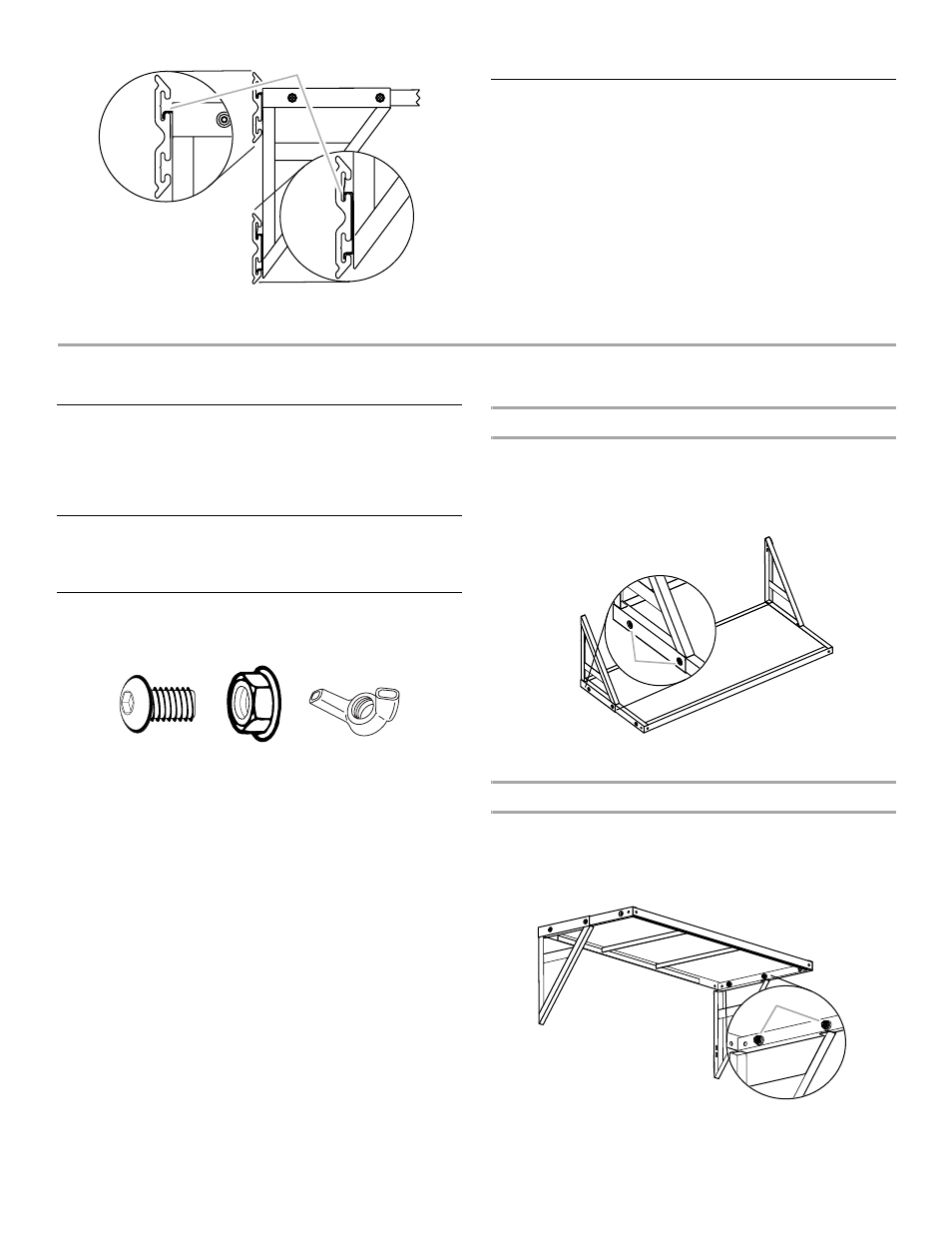

INSTRUCTIONS D’INSTALLATION
Étagère GearLoft™ - Applications
■ Ce produit est conçu pour l'installation sur des panneaux
Gladiator
® Garageworks GearWall ® ou sur des profilés
GearTrack ® .
■ Charge maximale : 100 lb (45,5 kg).
Déballage de l'étagère GearLoft™
Retirer les pièces de l'étagère et les organes de fixation de
l'emballage; éliminer/recycler tous les matériaux d'emballage.
Assemblage de l'étagère GearLoft™
Rassembler tous les outils nécessaires avant d'entreprendre
l'installation.
Outils nécessaires :
Outils fournis :
IMPORTANT : Déterminer d'abord la configuration d'installation de
l'étagère - entretoises au-dessus ou au-dessous de l'étagère.
Montage avec entretoises au-dessus de l'étagère
1. Orienter la pointe des entretoises vers le haut et, aligner les
entretoises avec les trous du centre et de l'arrière de chaque
côté de l'étagère.
2. Utiliser les vis Allen (F1) et écrous à embase (F2) pour fixer une
entretoise de chaque côté de l'étagère. Bien serrer les boulons.
Montage avec entretoises au-dessous de l'étagère
1. Orienter la pointe des entretoises vers le bas et, aligner les
entretoises avec les trous du centre et de l'arrière de chaque
côté de l'étagère.
2. Utiliser les vis Allen (F1) et écrous à embase (F2) pour fixer une
entretoise de chaque côté de l'étagère. Bien serrer les boulons.
A. Soportes de montaje completamente encajados en las ranuras
A
F1 F2 F11
F1 Vis Allen ⁵⁄₁₆ " (4)
F2 Écrou à embase
⁵⁄₁₆
" (4)
F11 Écrou à ailette(4)
■ Clé ¹⁄₂"
■ Clé Allen
A. Entretoise fixée sur l'étagère
A. Entretoise fixée sur l'étagère
A
A
