Raccordement électrique
NRG 16-42
Un câble pilote à plusieurs fils, torsadés par paire, doit être utilisé comme câble
d’alimentation, p. ex. UNITRONIC
® BUS DeviceNet
TM
Drop Cable (thin) 2 x 0,25 2 ,
2 x 0,34 2 ou RE-2YCYV-fl 2 x 2 x 0,5 2 . Longueur maximale 250 mètres.
Tenir compte de la vitesse de transmission ! Fig. 10 (page 20)
1. Desserrer les vis et les retirer, enlever le couvercle . Fig. 4 (page 6)
2. Desserrer les écrous de raccord union de l’entrée de câble et dévisser.
La tête d’électrode peut être pivotée de +/– 180°.
3. Desserrer la vis avec une clé plate de 17. Ne pas dévisser complètement !
Fig. 4 (page 6)
4. Tourner la tête d’électrode dans la direction souhaitée (+/– 180°).
5. Serrer légèrement la vis .
6. Retirer le bornier de la platine.
7. Raccorder le bornier suivant le schéma, raccorder la connexion PE .
8. Mettre le bornier en place.
9. Placer le couvercle , visser et monter l’entrée de câble ( , ).

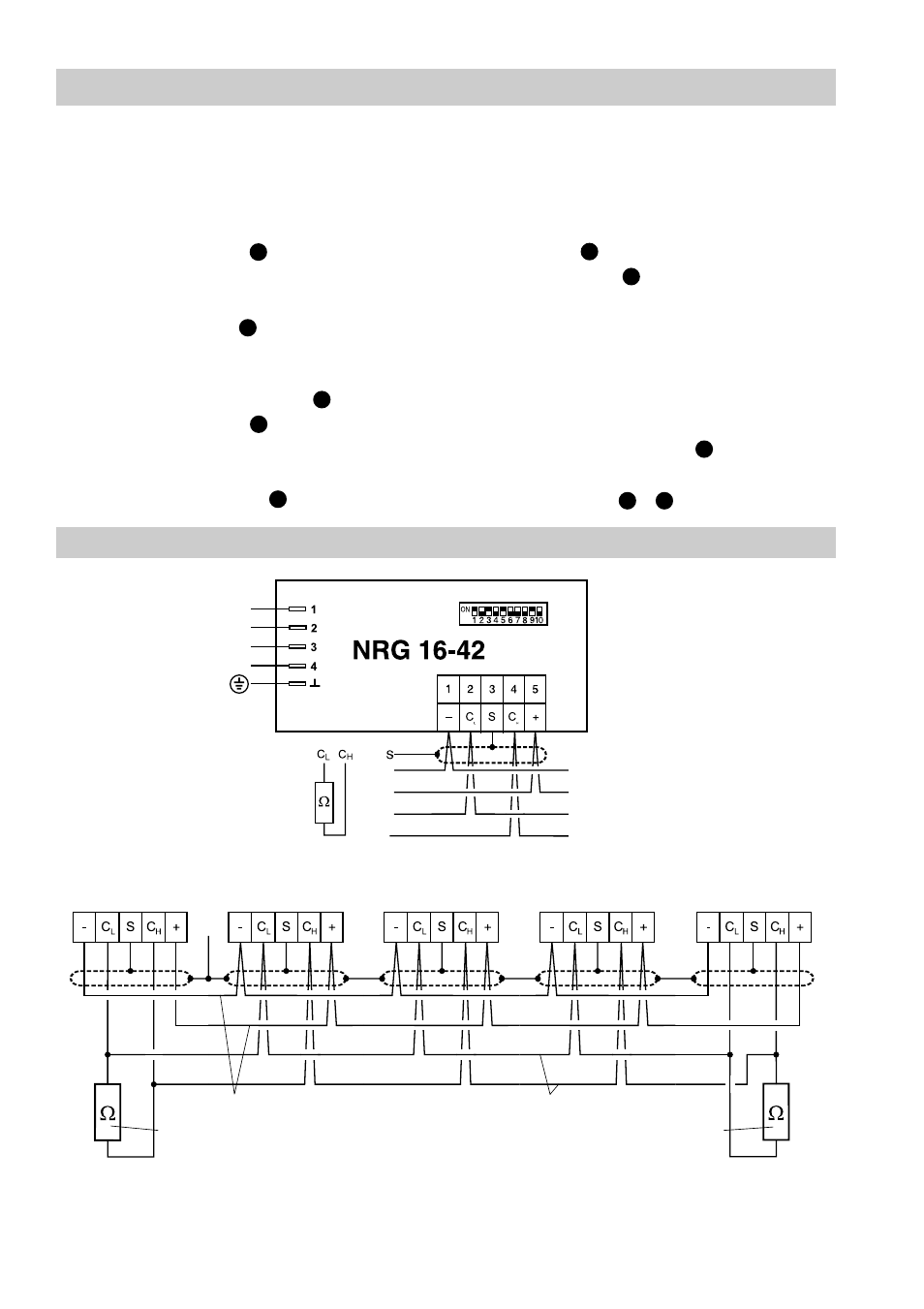

Schéma de raccordement
Fig. 6
DeviceNet
TM
est une marque déposée de Rockwell International Corp., USA
UNITRONIC © est une marque déposée de LAPP Kabelwerke GmbH, Stuttgart
Résistance terminale 120 ohms,
ligne torsadée par paire
Tige d’électrode
Tige d’électrode
Tige d’électrode
Tige d’électrode
Commutateur code
ZEP*)
Appareil de
commande
URB 1 Appareil de
commande
. . . Electrodes de
niveau
NRG 16-42
Résistance terminale
120 Ohms
Alimentation électrique Ligne de données CAN
Résistance terminale
120 Ohms
Capteur
. . .
Indicateur de
niveau
NRS 1-42
*) ZEP = point central de mise à la terre
24 V DC
CAN bus
E G
F
M
M
K
L
G E F
