3

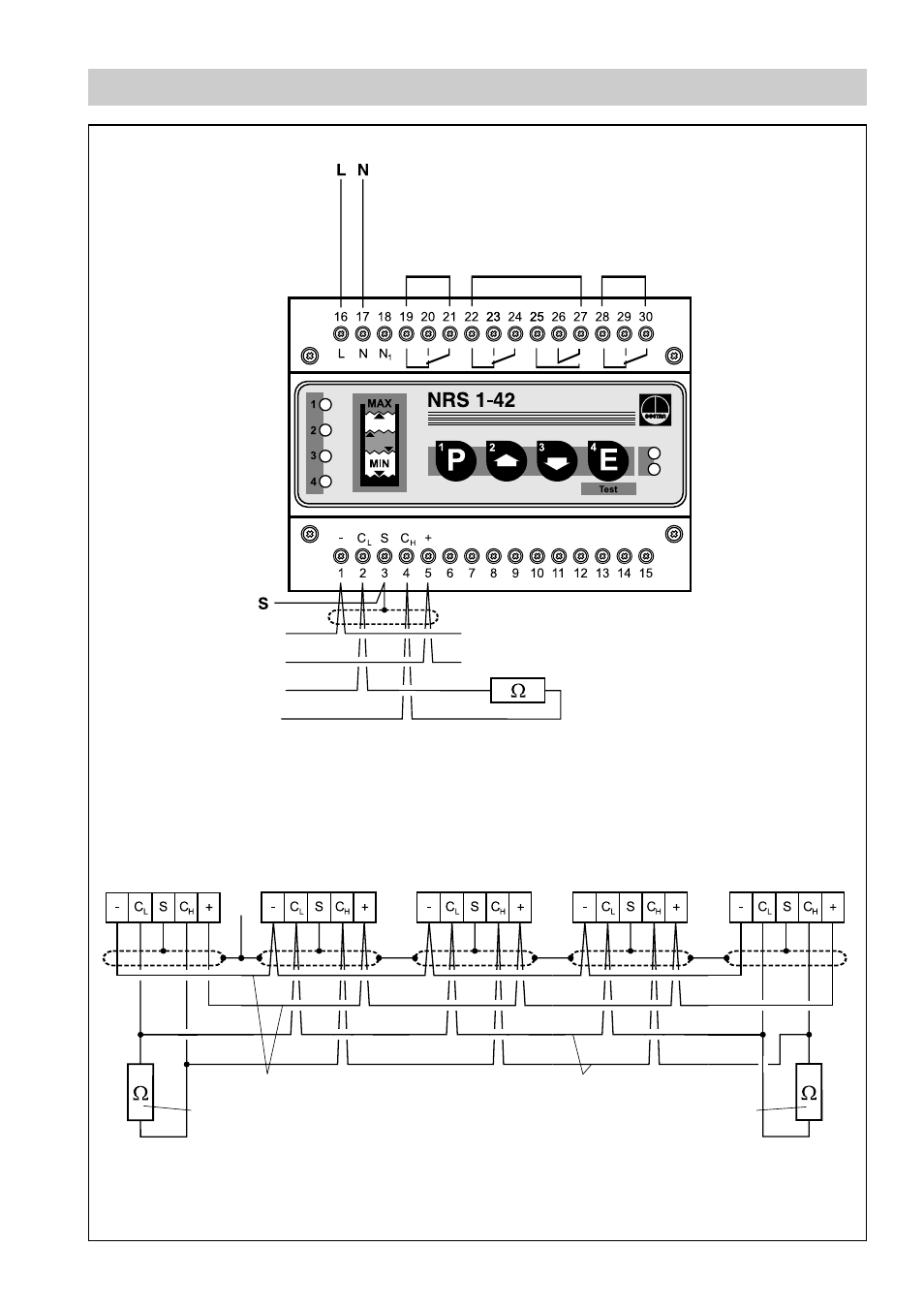

Schéma de raccordement
Fig. 2
Fig.1
Ligne torsadée par paire
Résistance terminale
120 Ohms
Relais Relais Relais Relais
1 2 3 4
MAXI MINI
Régulation
d’alimentation /
de purge
Ligne torsadée par paire
24 V DC
CAN bus
ZEP*)
Appareil de
commande
URB 1 Appareil de
commande
. . . Electrodes de
niveau
NRG 16-42
Résistance terminale
120 Ohms
Alimentation électrique Ligne de données CAN
Résistance terminale
120 Ohms
Capteur
. . .
Indicateur de
niveau
NRS 1-42
*) ZEP = point central de mise à la terre
