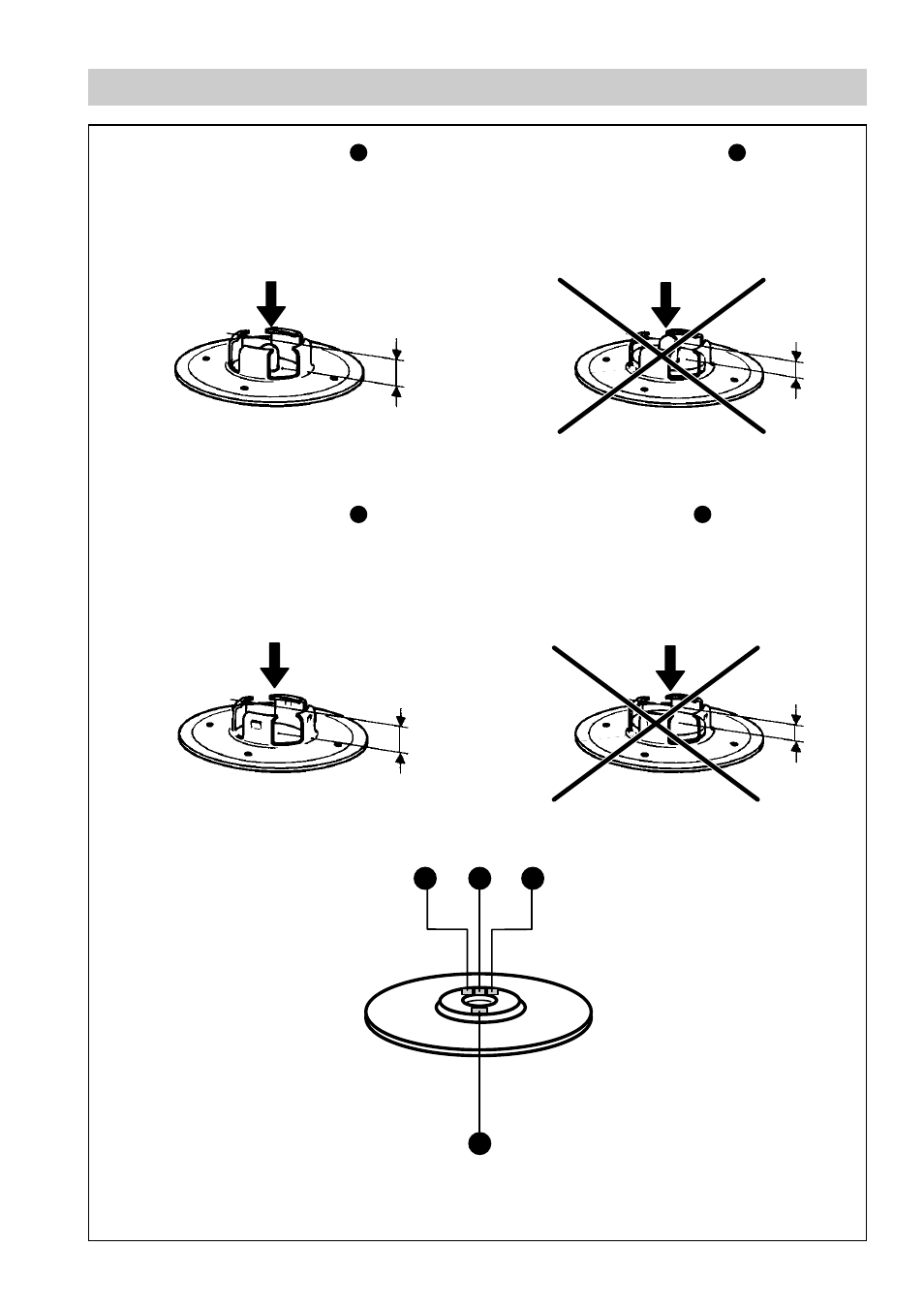

Vérifier la membrane auto-régulatrice
Membrane auto-régulatrice pour siège de tuyère avec siège tandem : 5 N 1, 5 U 1
Membrane auto-régulatrice pour siège de tuyère avec siège plat : 5 N 2, 5 U 2 F2 E2
≥
3,2 mm
Membrane intacte Membrane défectueuse
Membrane intacte Membrane défectueuse
Fig. 3
M N O
P
E1 F1
≤
2,6 mm
≤
3,8 mm ≥
4,4 mm
