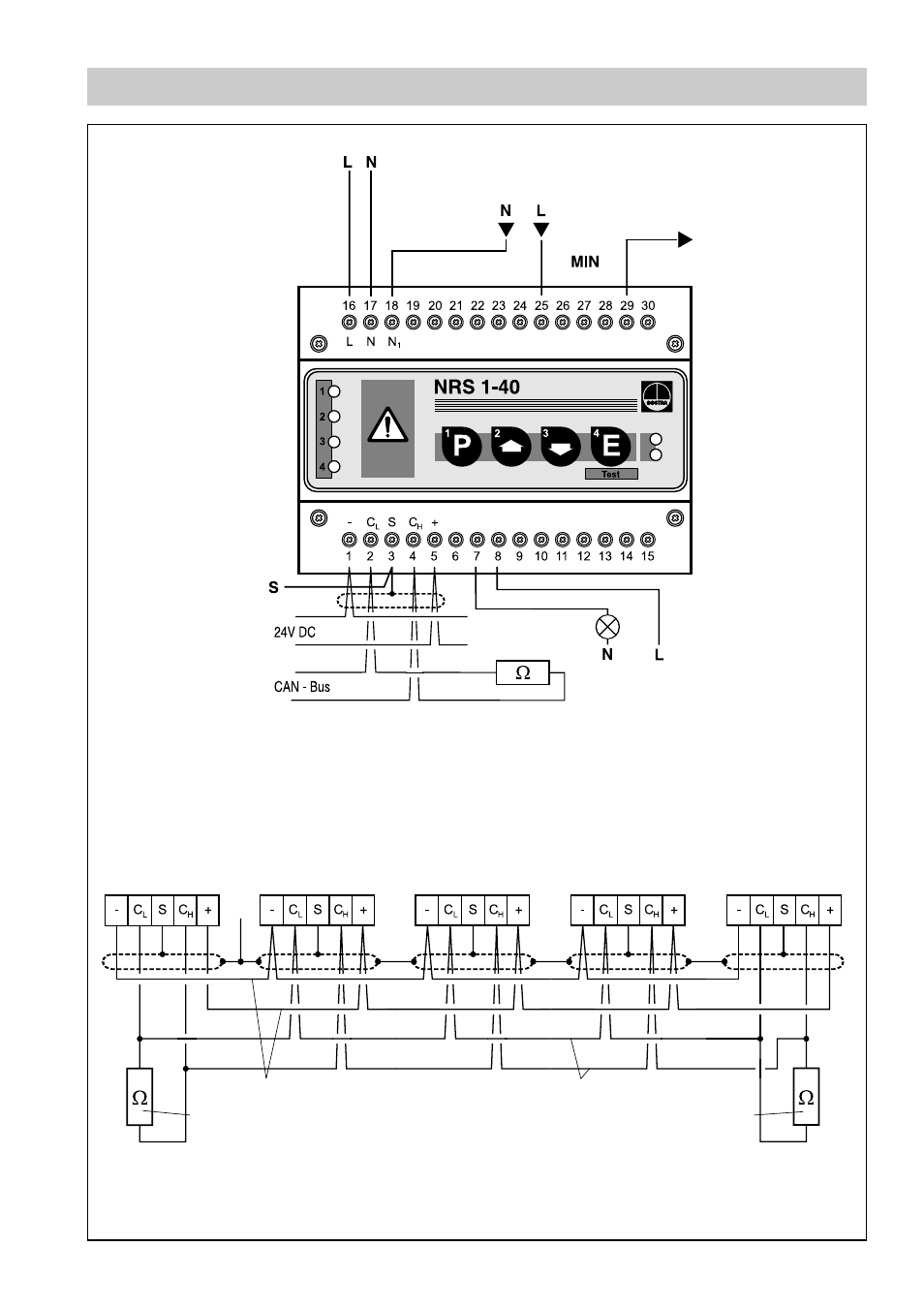

Schéma de raccordement
Fig. 2
Fig.1
Circuit de sécurité
– sans interruption –
Ligne torsadée par paire
Ligne torsadée par paire
Sortie Photo-Mos 24 V-
230 V AC/DC, 100 mA
Non temporisée avec
alarme NB, signal de
défaut cadencé.
autres appareils de la
chaîne de sécurité
Attention :
Le NRS 1-40 est le
premier appareil de la
chaîne de sécurité !
Les bornes 26, 27, 28
et 30 ne doivent pas
être raccordées !
Résistance terminale
120 Ohm
ZEP*)
Appareil
d’operation
URB 1 Appareil de
commande
. . . Electrode de
niveau
NRG 16-40
Résistance terminale
120
Ω
Alimentation électrique Ligne de données CAN
Résistance terminale
120
Ω
Capteur
de niveau
NRG . . . Commutateur
de niveau
NRS 1-40
*) ZEP = point central de mise à la terre
