10
BK 46
Installation
Le BK 46 peut être monté sur tuyauterie horizontale ou verticale. Si le BK 46 est monté
horizontalement il faut que le capot se trouve en haut.
Exécution à brides
1. Tenir compte de la position d’installation.
2. Vérifier que le sens de débit correspond à la flèche gravée sur le corps du purgeur.
3. Tenir compte d’une hauteur libre de 70 mm au minimum pour le démontage ultérieur du capot C.
4. Retirer les bouchons plastiques. Ces bouchons servent uniquement de protection pour le transport.
5. Nettoyer les portées d’étanchéité des brides.
6. Monter le purgeur.
Exécution à manchons taraudés
1. Tenir compte de la position d’installation.
2. Vérifier que le sens de débit correspond à la flèche gravée sur le corps du purgeur.
3. Tenir compte d’une hauteur libre de 70 mm au minimum pour le démontage ultérieur du capot C.
4. Retirer les bouchons plastiques. Ces bouchons servent uniquement de protection pour le transport.
5. Nettoyer les manchons taraudés.
6. Monter le purgeur.

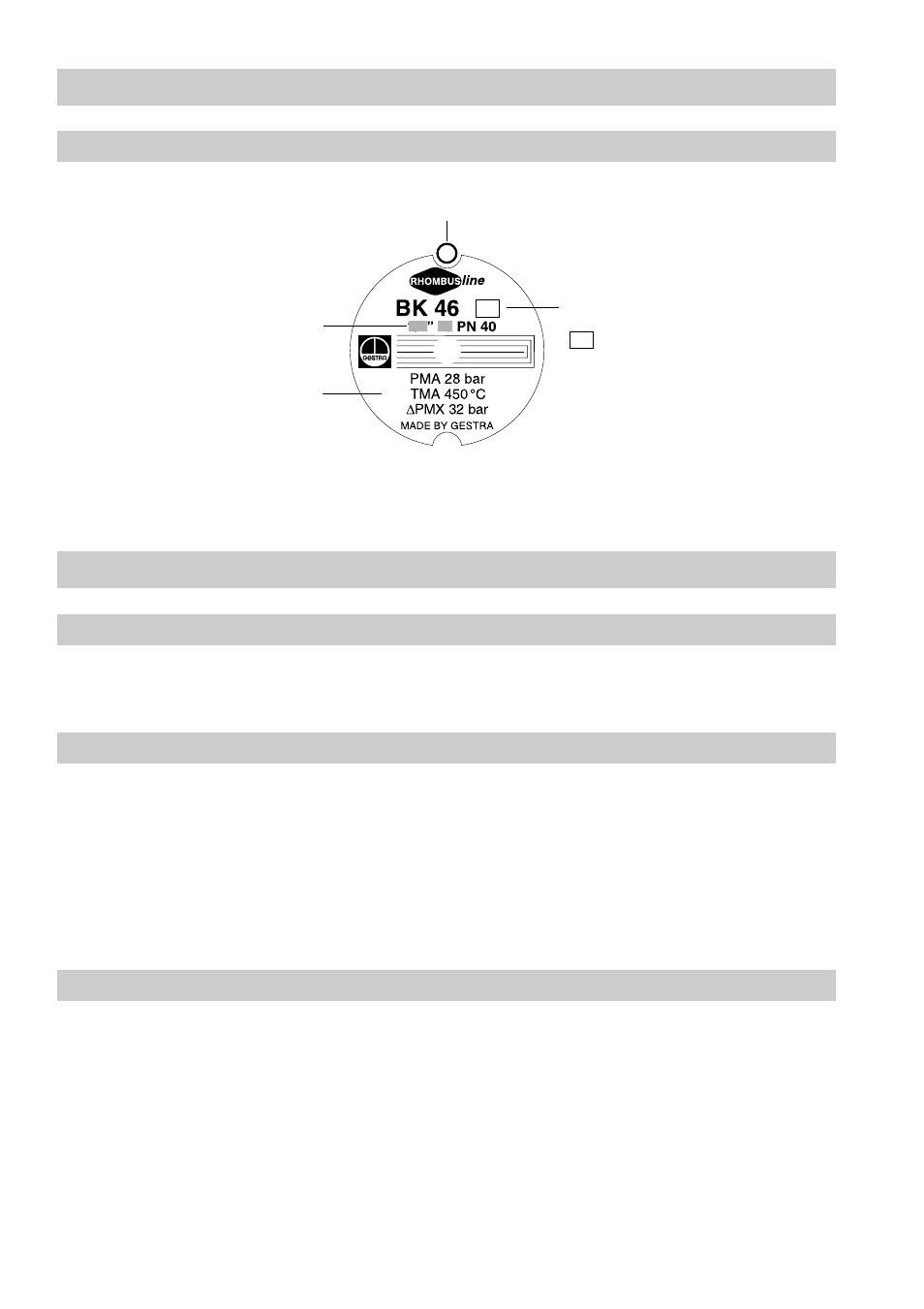

Plaque d’identification / Marquage
Type de régulateur
Version standard
Pointe de mesure pour
le contrôle par ultrasons
Fig. 4
Explications
– suite –
Diamètre
nominal
Pour plus de spécifications selon EN 19 voir le corps du purgeur.
Spécification selon
EN ISO 26552
