Purgeur GESTRA ® Duo BK 29
PN 160, DN 15-25
Réglage du régulateur
Le régulateur Thermovit est réglé en usine
de manière qu’il ferme étanche à la vapeur
et évacue le condensat sans accumulation.
Si un autre réglage est désiré (refroidisse-
ment supplémentaire ou passage contrôlé
de vapeur), veuillez l’indiquer à la com-
mande.
Couples de serrage pour les goujons/
écrous et le régulateur à temperature
ambiante
Rep. 2: 100 Nm
Rep. 4.5: 80 Nm
Outillage
Clés plates de 2 x 24

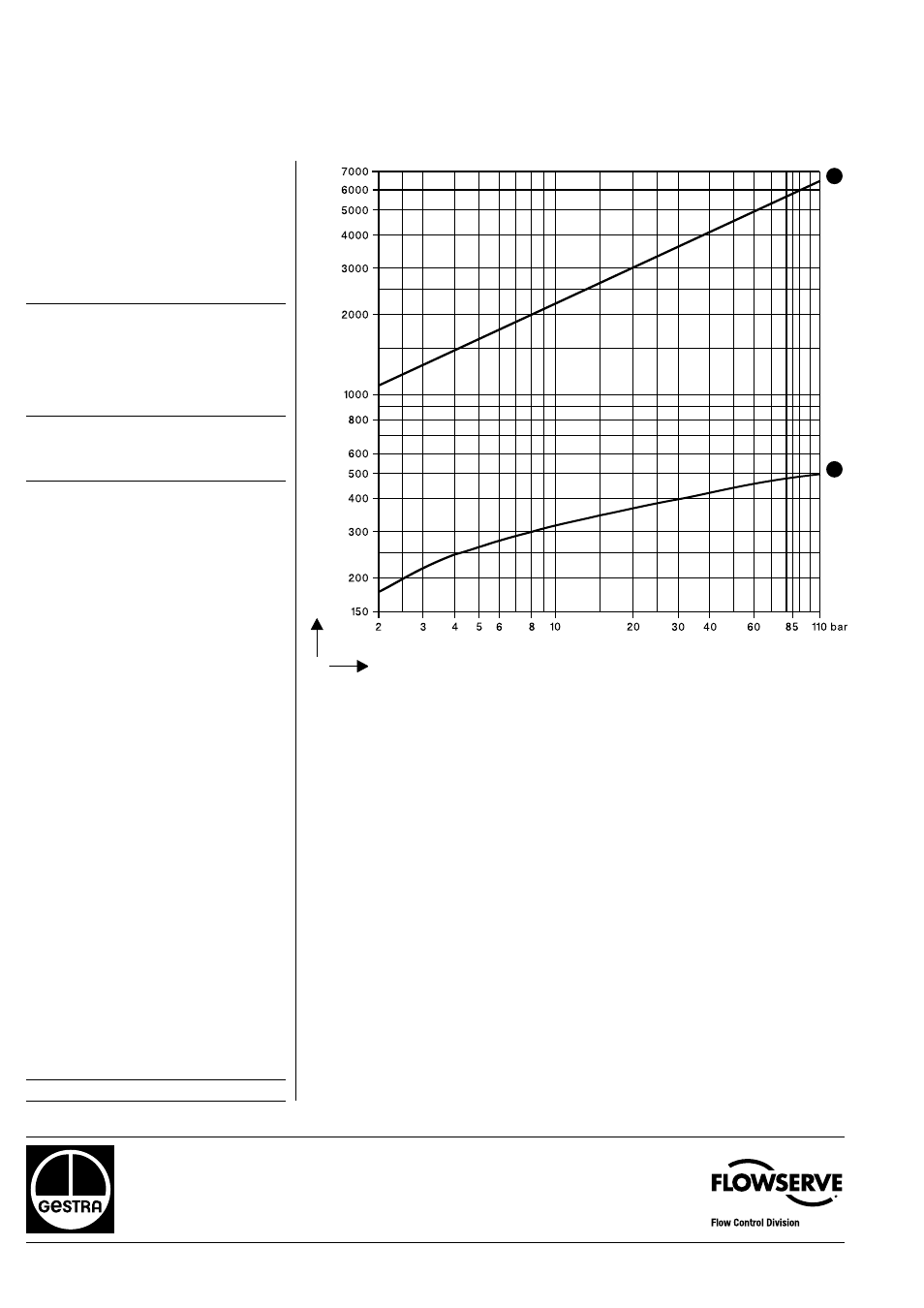

Diagramme des débits
Le diagramme indique les débits maxima
de condensat chaud et froid.
Courbe 1
Débits de condensats chauds.
Courbe 2
Débits de condensats froids.
Pression differentielle en bar, par rapport à la pression atmosphérique
Débits en [kg/h]
2
1
Modifications techniques réservées.
