13
NRG 26-40
Un câble pilote, à plusieurs fils torsadés par paire, peut être utilisé comme câble de
liaison, p. ex. IY(St)Y 2 x 2 x 0,8 d’une longueur maximale de 250 mètres. Tenir
compte de la vitesse de transmission ! Fig. 10 (page 20)
1. Desserrer les vis et les retirer, enlever le couvercle . Fig. 4 (page 6)
2. Desserrer les écrous de raccord union de l’entrée de câble et dévisser.
La tête de l’électrode peut être pivotée de +/– 180°.
3. Desserrer la vis avec une clé plate de 17. Ne pas dévisser complètement !
Fig. 5 (page 6)
4. Tourner la tête d’électrode dans la direction souhaitée (+/– 180°).
5. Serrer légèrement la vis .
6. Retirer le bornier de la platine.
7. Raccorder le bornier suivant le schéma, raccorder la connexion PE .
8. Mettre le bornier en place.
9. Placer le couvercle , visser et monter l’entrée de câble .

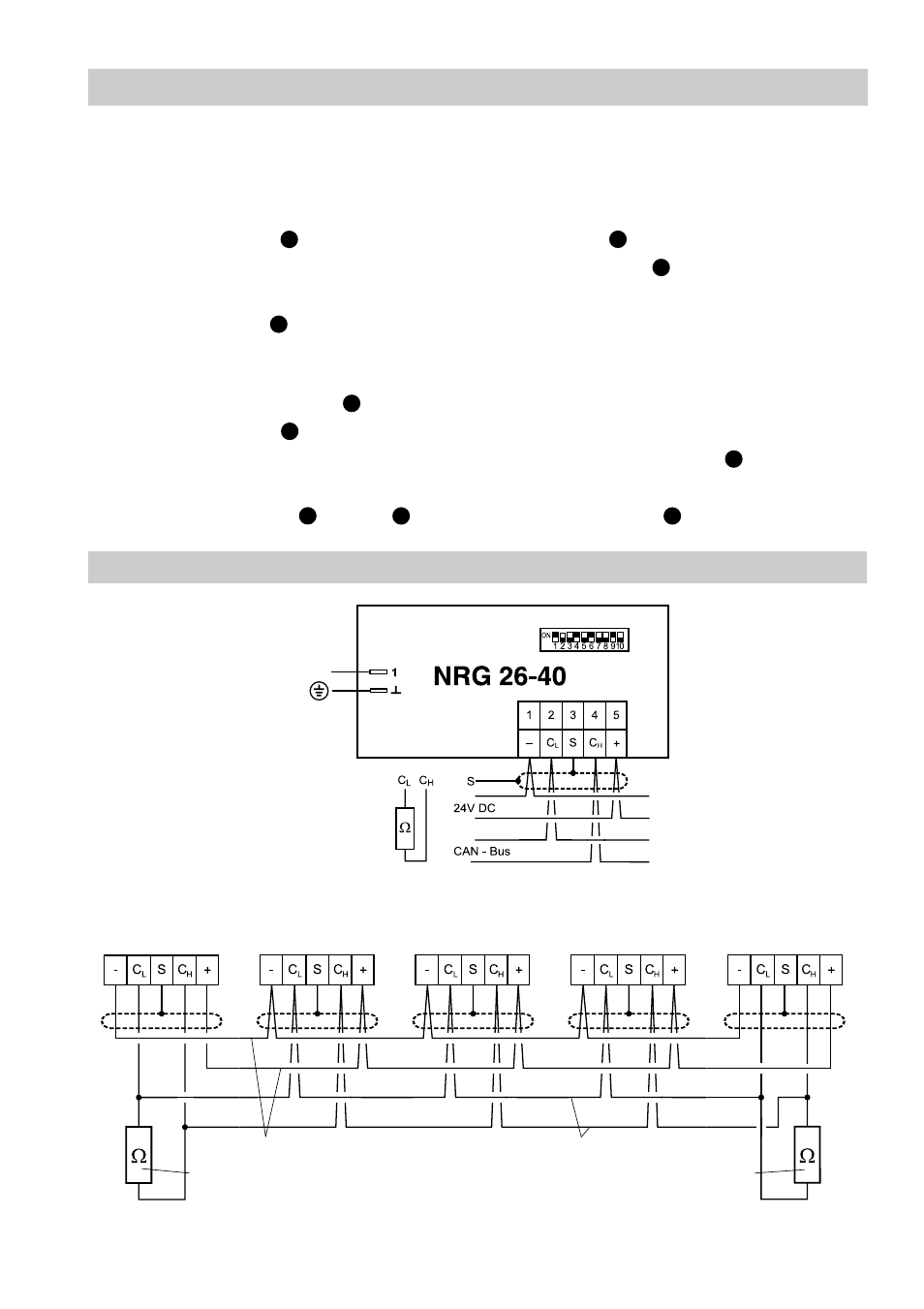

Raccordement électrique
Schéma de raccordement
Fig. 6
F
M
M
K
L
G E F
E G
Résistance terminale 120 Ohm,
fil torsadé par paire
Tige d’électrode
Commutateur code
Appareil de
commande
URB1 Indicateur de
niveau
NRS 2-40 Appareil de
commande
. . . Electrodes de
niveau
NRG 26-40 Capteur
. . .
Alimentation électrique
Résistance
terminale 120 Ohm Résistance terminale
120 Ohm
Ligne de données CAN
