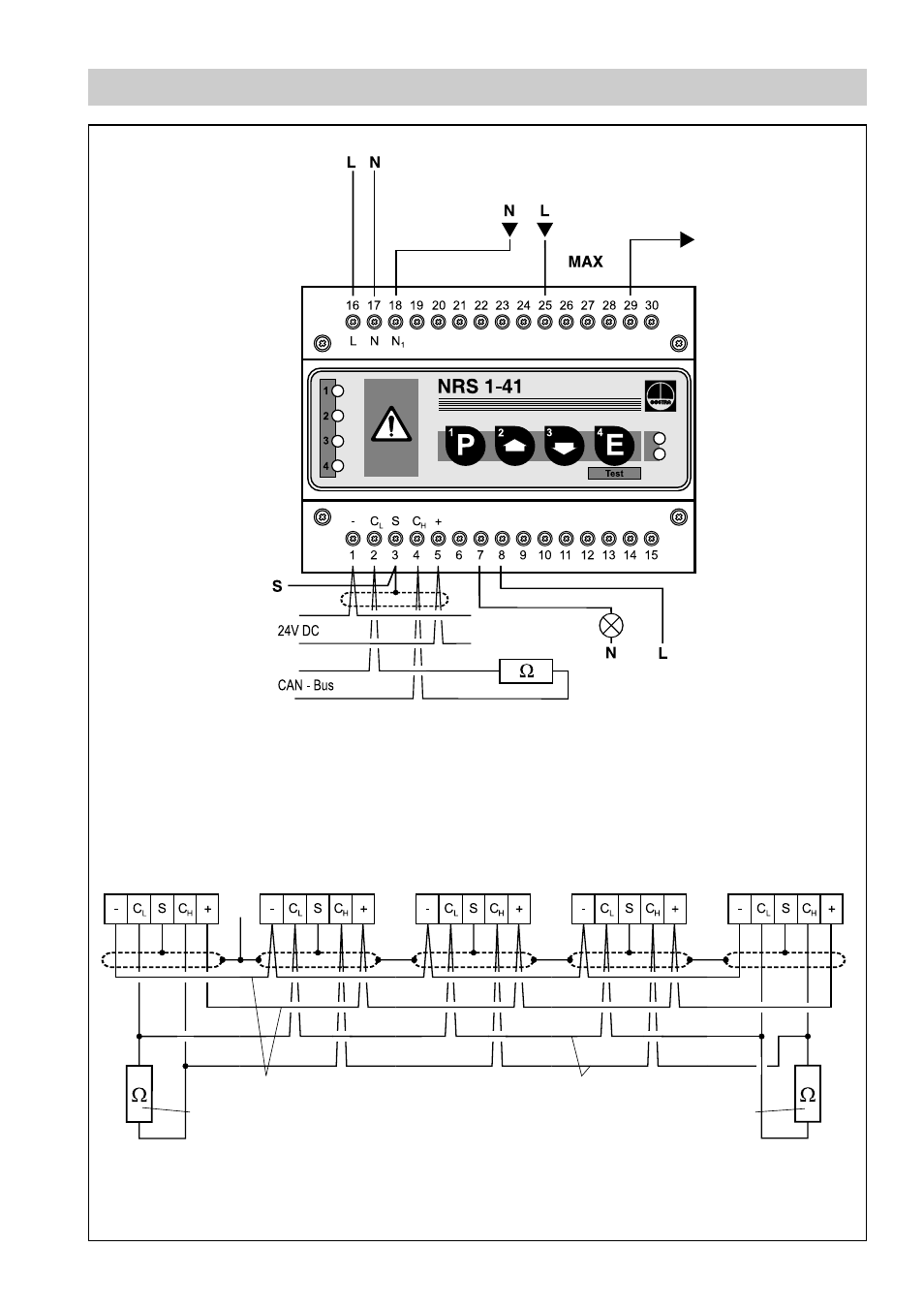

Schéma de raccordement
Fig. 2
Fig.1
Circuit de courant de commande
Dispositif de réalimentation
– sans interruption –
Ligne torsadée par paire
Ligne torsadée par paire
Sortie Photo-Mos
24 V-230 V AC/DC,
100 mA.
Sans temporisation en
cas d’alarme NH, signal
de défaut cadencé.
Autres appareils dans
le circuit de courant
de commande
Attention :
NRS 1-41 est le
premier appareil dans
le circuit de courant
de commande
Les bornes 26, 27, 28
et 30 ne doivent pas
être branchées !
Résistance terminale
120 Ohm
ZEP*)
Appareil de
commande
URB 1 Appareil de
commande
. . . Electrode de
niveau
NRG 16-40
Résistance terminale
120 Ohm
Alimentation électrique Câble de données CAN
Résistance terminale
120 Ohm
Capteur
de niveau
NRG . . . Indicateur de
niveau
NRS 1-40
*) ZEP = point central de mise à la terre
