10
Fig. 1
Données techniques
suite

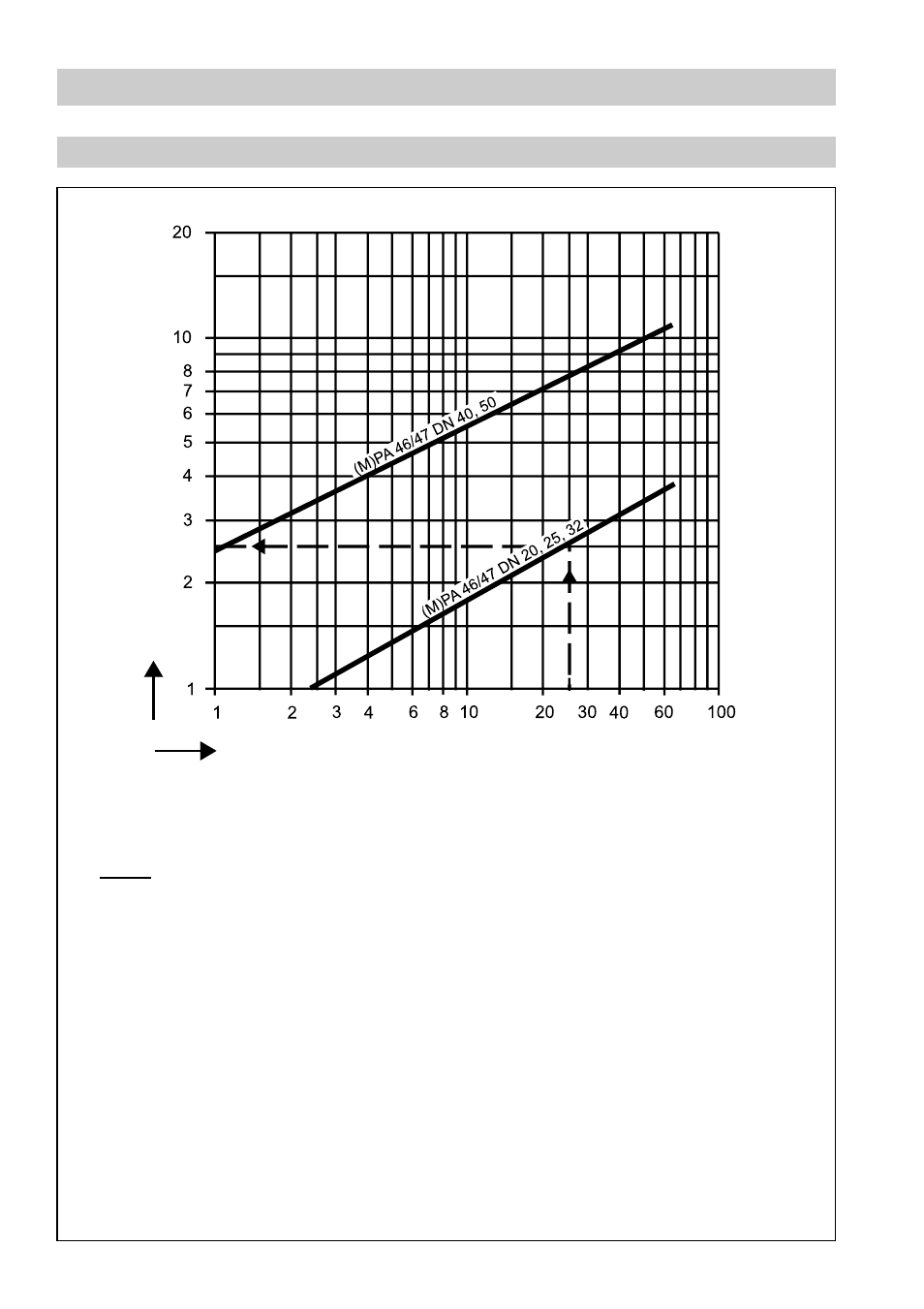

Diagramme de débit PA 46, PA 47, MPA 46, MPA 47
Calcul de la quantité d’eau de chaudière à soutirer
selon la formule suivante :
A = Q · S
K – S
Conductibilité de
l’eau d’alimentation :
S [µS/cm]
Conductibilité admissible
de l’eau de chaudière :
K [µS/cm]
Capacité de la chaudière : Q [kg/h]
Quantité d’eau de
chaudière à soutirer :
A [kg/h]
Exemple :
Conductibilité de
l’eau d’alimentation :
S = 20 µS/cm
Conductibilité admissible
de l’eau de chaudière :
K = 4000 µS/cm
Capacité de la chaudière : Q = 2000 kg/h
Quantité d’eau de chaudière
à soutirer :
A
≈10 kg/h
Exemple de lecture du diagramme Fig. 1
Pression de chaudière : 25 bar
Diamètre nominal du robinet de
purge et d’extraction :
DN 32
Débit : 2,5 kg/s
Débit d’eau chaude [kg/s]
Pression de chaudière [bar]
