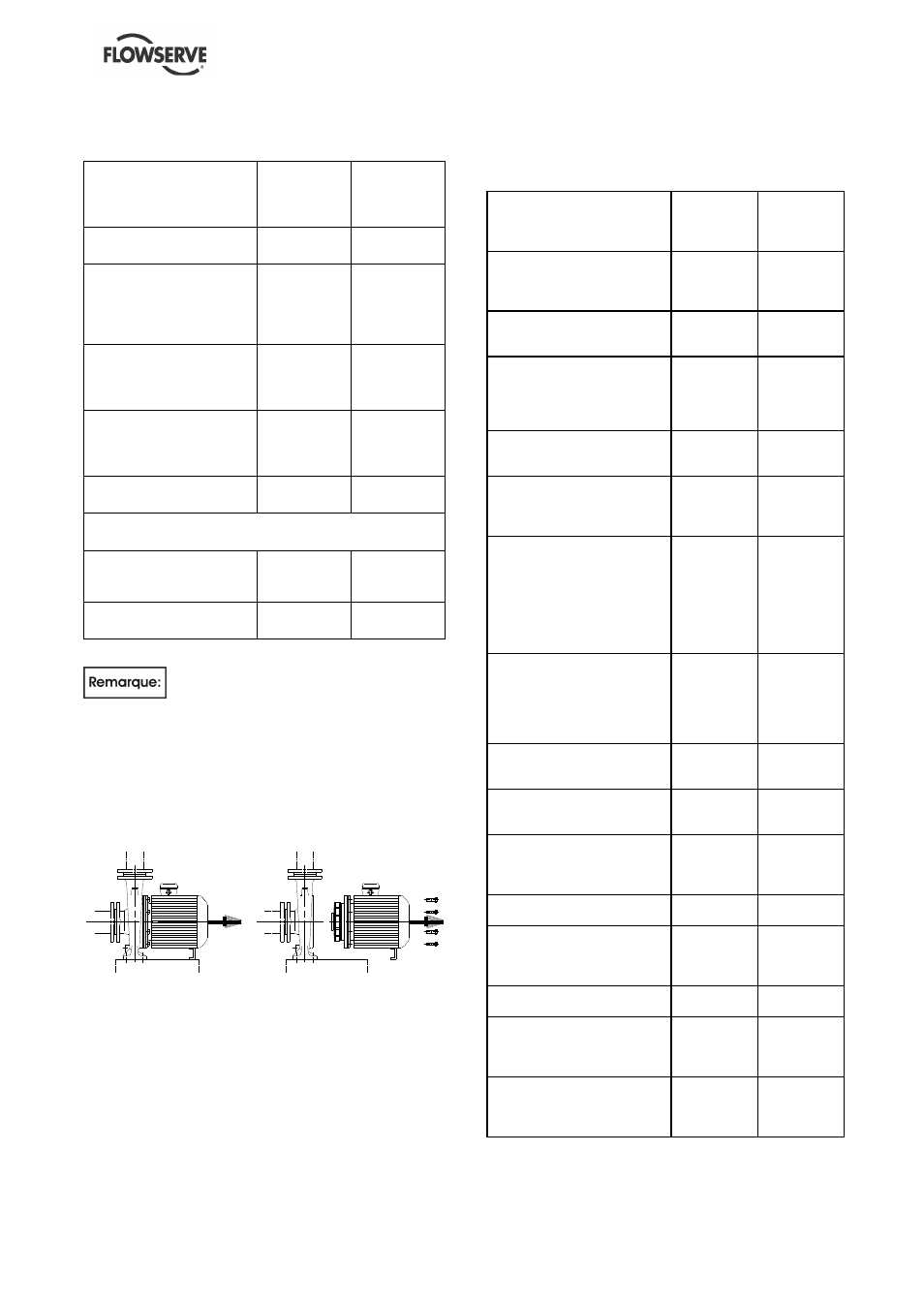

6.5.1 Démontage de la partie hydraulique du
groupe MENBLOC
OPERATIONS DE
DEMONTAGE
MENBLOC A
ARBRE
POMPE
RAPPORTE
MENBLOC A
ARBRE
MOTEUR
PROLONGE
Dévisser les vis [6577-01] et
extraire le mobile complet
X X
Dévisser la vis [6570], retirer
la rondelle [2905], la roue
[2250], la clavette [6700] et
la garniture mécanique
[4200]
X X
Dévisser éventuellement les
vis [6577-02] pour
désolidariser le fond du
moteur
X
Dévisser éventuellement les
vis [6577-02] pour
désolidariser le fond de la
lanterne support
X
Retirer la vis [6570] et
extraire l'arbre de pompe
X
POUR RETIRER DIRECTEMENT LE MOTEUR DU GROUPE
ELECTROPOMPE
Dévisser la vis [6570] en
introduisant la clé par une
des lumières de la lanterne
X
Dévisser les vis [6577-03] et
déposer le moteur
X
Pour le groupe MENBLOC à arbre
moteur prolongé, il n'est pas possible de retirer
directement le moteur sans démonter la roue et la
garniture mécanique.
Les plans représentés en chapitre 8 de cette
notice positionnent les composants cités par leur
N° de repère [ ].
Il est possible de démonter le mobile complet sans
débrider le corps de pompe des tuyauteries.
Dévisser les vis [6577-01].
Le groupe MENBLOC à arbre pompe rapporté est
équipé d'un moteur IP55.
Le groupe MENBLOC à arbre moteur prolongé est
équipé d'un moteur IP55.
6.6 Montage
6.6.1 Remontage du groupe MENBLOC
OPERATIONS DE
REMONTAGE
MENBLOC
A ARBRE
POMPE
RAPPORTE
MENBLOC
A ARBRE
MOTEUR
PROLONGE
Emmancher l'arbre pompe
[2110] sur le bout d'arbre
moteur équipé de sa clavette
[6700-01]
X
Visser et bloquer la vis [6570]
dans le trou du bout d'arbre
moteur
X
Positionner le moteur
verticalement bout d'arbre vers
le haut. Prendre toute
précaution pour ne pas abîmer
le capot du ventilateur
X X
Positionner la grille de
protection [9331] dans le
flasque moteur
X
Monter la lanterne support
[3180] sur le moteur. Visser et
bloquer les vis [6577-03] et les
écrous [6581]
X
Monter la pièce intermédiaire
[4212] dans le fond [1221] en
la collant au Loctite "bloc
presse" bien en appui. Laisser
sécher 15 minutes (bien
dégraisser les portées à
assembler). Voir plan coupe
p.34
X
Monter le fond [1221] sur le
flasque moteur [3130] en
respectant l'orientation (les 2
nervures du fond en regard
des 2 lumières du flasque
moteur)
X
Monter le fond [1221] sur la
lanterne support [3180] en
respectant l'orientation
X X
Pour fond non pincé : visser et
bloquer en quinconce avec une
clé appropriée les vis [6577-02]
X X
Plonger la bague fixe de la
garniture mécanique [4200]
dans de l'eau savonneuse et la
monter dans le fond
X X
Tremper la bague tournante
dans de l'eau savonneuse
X X
Monter la bague tournante
complète, le ressort et la
coupelle de garniture
mécanique [4200]
X X
Monter la clavette [6700] ou
[6700-02]
X X
Monter la roue [2250] sur le
bout d'arbre en évitant de
pincer la coupelle de garniture
mécanique
X X
Monter la rondelle [2905].
Visser et bloquer la vis [6570]
avec une clé appropriée
(immobiliser le rotor)
X X
