Si nécessaire, un manomètre de contrôle ou
pressostat peut être raccordé sur la tuyauterie.
M a n o m è tre d e
c o n trô le

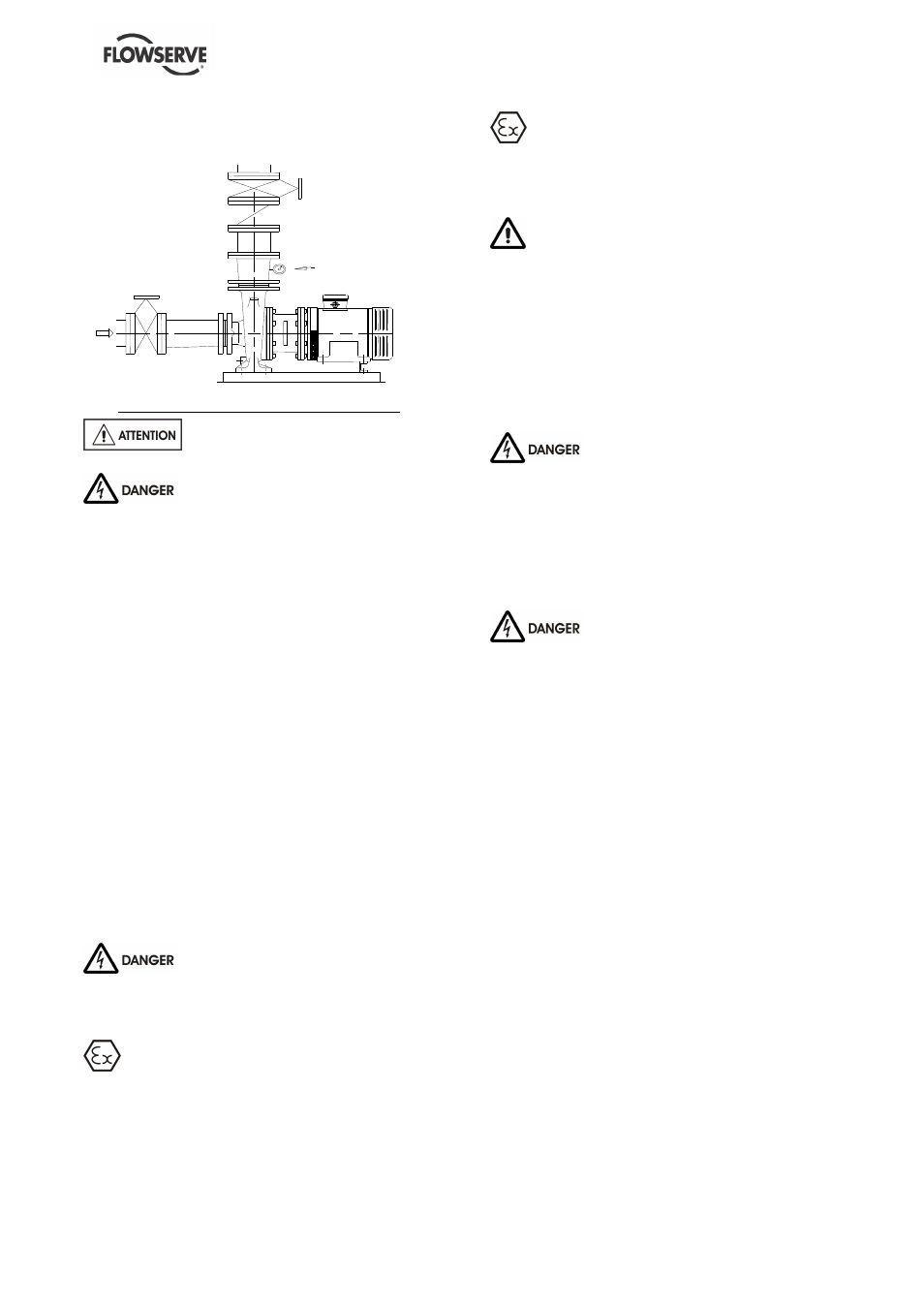

Installation du manomètre de contrôle
Ne pas serrer les brides avant le
contrôle final (voir § 4.3.4).
Ne jamais brancher le moteur
électrique avant l'achèvement complet des travaux
d'installation.
4.3.4 Contrôle final
a) Contrôler le serrage des boulons d'ancrage.
Les resserrer si nécessaire.
b) Contrôler que les obturateurs sur les brides
d’aspiration et de refoulement soient bien
enlevés.
c) Contrôler le parallélisme et la concordance
des trous des brides de la tuyauterie avec
celles de la pompe.
d) Serrer les brides d’aspiration et de
refoulement.
e) Si prévu, raccorder les tuyauteries de service
(hydrauliques, pneumatiques, système
d'étanchéité).
f) Contrôler l'étanchéité et la fonctionnalité des
tuyauteries auxiliaires.
4.4 Branchements électriques
4.4.1 Conditions de sécurité relatives au
raccordement électrique
Les branchements électriques ainsi
que les mises à la terre seront réalisés par un
électricien qualifié, conformément à la
réglementation locale en vigueur.
Il est important de bien connaître la
DIRECTIVE EUROPEENNE sur les zones
potentiellement explosives pour lesquelles le
respect de la norme IEC60079-14 est une
exigence supplémentaire pour l'établissement des
connexions électriques.
Evitez toute surcharge mécanique,
hydraulique ou électrique en utilisant des bras de
commande d'arrêt automatique en cas de
surcharge moteur, ou un contrôleur d'intensité,
puis effectuez un contrôle de vibration de routine.
Il est important de bien connaître la
DIRECTIVE EUROPEENNE sur la compatibilité
électromagnétique au moment du câblage et de
l'installation de l'équipement sur le site. On doit
s'assurer que les techniques utilisées au cours du
câblage et de l'installation n'augmentent pas les
émissions électromagnétiques ou ne diminuent
pas l'immunité électromagnétique de l'équipement,
des câbles ou des équipements connectés. En cas
de doute, contacter Flowserve pour demander
conseil.
Avant tout branchement électrique,
si le groupe est resté dans une atmosphère
humide, faire vérifier la résistance d'isolement du
moteur électrique. Celle-ci ne doit pas être
inférieure à 5000 ohms par volt de tension
nominale.
Effectuer le raccordement de la mise à la terre
suivant les réglementations locales en vigueur.
Il est impératif de protéger
électriquement le moteur. La protection doit donc
être assurée par un disjoncteur magnétothermique
placé entre le sectionneur et le moteur. Ce
disjoncteur peut être associé à des fusibles.
Les disjoncteurs du moteur doivent être choisis en
fonction de l'intensité relevée sur la plaque
signalétique.
Le réglage final du disjoncteur doit être fait suivant
le paragraphe 5.4.2.
Un dispositif permettant un arrêt d'urgence doit
être installé.
4.4.2 Alimentation
Vérifier que la tension d'alimentation indiquée sur
la plaque signalétique du moteur correspond à
celle du réseau électrique.
Vérifier que les conducteurs d'arrivée et de départ
du compteur sont de section suffisante pour
assurer un fonctionnement correct du groupe.
